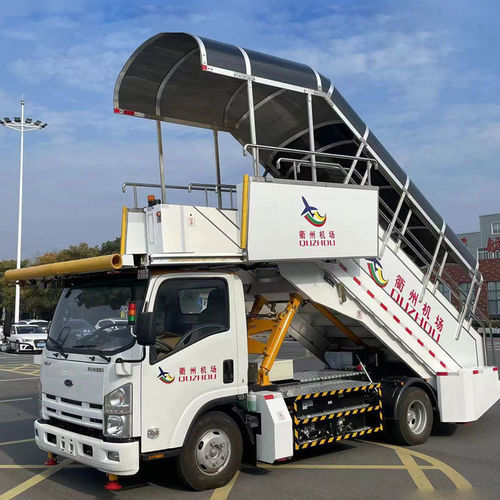

登船梯 JSTY5070KTE

移动式伸缩自推式

概述
JSTY5070KTE 是一款用于机场地面作业的纯电动移动旅客登机梯。基于 Qingling EV100 电动二类底盘（QL1070BEVECHA2Y），具有宽广的升降范围并可容纳最多88名乘客。主要部件采用知名品牌件（车载控制器 VCU02、驱动电机 YTD060W23、驱动电机控制器 KTZ50X35S），适配国内机型并满足地面服务要求。

产品标准

• IATA AHM 920 — 电动旅客升降机功能详情
• MH/T6029-2014 — 旅客登机梯
• EN12312-1 — 航空地面设备特定要求 — 旅客登机梯
• GB/T 18488-2006 — 电动汽车用电机及其控制器
• GB/T 24347-2009 — 电动汽车用 DC/DC 转换器
• GB/T 18384-2001 — 电动汽车安全要求
• GB/T 18487-2001 — 电动汽车传导充电系统
• GB/T 20234-2015 — 电动汽车传导充电连接装置
• 车载外传导充电器与电池管理系统间通信协议
• DB11/Z993-2013 — 电动汽车远程服务与管理系统技术规范

主要性能指标

• 旅客升降高度范围：2150–4800 mm（底盘 QL1070BEVECHA2Y）
• 平台深度：4150 mm；上平台宽度：2200 mm
• 踏步深度 × 宽度 × 高度：292 mm × 1500 mm × 192 mm
• 乘客容量：88 人
• 整车外形（长×宽×高）：7450 × 2500 × 3600 mm；整备质量：7550 kg
• 轴距：3360 mm；前/后轮距：1685/1525 mm
• 驱动电机功率：60 kW；最高车速：80 km/h；最低稳定速度：0.7 km/h
• 装配电压：618.24 V；总储能：106.95 kWh；电池能量密度：153.84 Wh/kg
• 工作温度范围：-35 至 65 °C
• 耐久/工况报告按机场规模给出（例如小型机场约210 km + 105 次循环）

附加图片
提供多角度产品照片，展示平台布局、踏步、底盘接口和通行/登机通道细节。

技术规格

• 型号：JSTY5070KTE
• 类型：纯电动移动旅客登机梯
• 底盘：Qingling EV100 电气类 II（QL1070BEVECHA2Y）
• 升降范围：2150–4800 mm
• 平台深度：4150 mm；上平台宽度：2200 mm
• 踏步尺寸：292 mm × 1500 mm × 192 mm
• 平台行程：0–400 mm；最大梯体角度：37.5°；最小离地间隙：160 mm
• 乘客载量：88 人
• 外形尺寸（长×宽×高）：7450 × 2500 × 3600 mm；整备质量：7550 kg
• 轴距：3360 mm；轮胎：7.00R16 14PR
• 驱动电机：YTD060W23；功率：60 kW；电机控制器：KTZ50X35S
• 规定的液压组件与紧急电泵型号在技术表中列明
• 装配电压：618.24 V；总储能：106.95 kWh
• 工作温度：-35 至 65 °C
• 适用标准：IATA AHM 920、MH/T6029-2014、EN12312-1 及相关 GB/T 标准
