进出梯 WTJ3600TKT

登船伸缩牵引式

概述

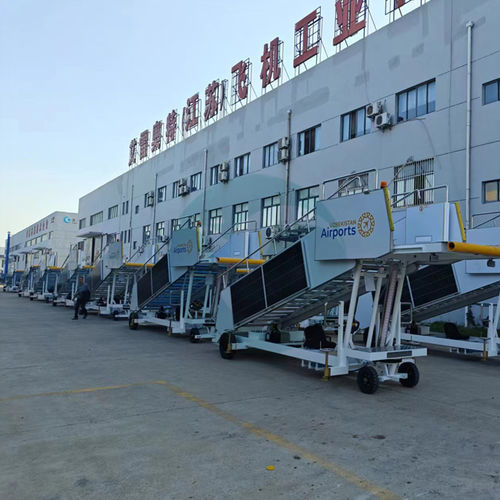

WTJ3600TKT 为手推式旅客登机梯，设计基准地面高度为 3600 mm，可调工作高度范围为 2500–3600 mm。该装置手动推进，不含电动踏步装置。

适用机型 / 兼容飞机

• A318、A319、A320、A321
• B707、B727、B737
• DC-8 系列（DC-8/40/50F、DC8-61/61F、DC8-62/62F、DC8-63/63F）
• IL-18

适用标准

• MHT 6029-2014（旅客阶梯）
• CCAR-331SB-R1（中国民用航空局）
• CCAR-140（中国民用航空局）

主要技术参数

• 整机外形（长×宽×高）无顶棚：8285 × 2220 × 3520 mm
• 平台尺寸：2000 × 1400 mm
• 可工作升降高度：2500–3600 mm（设计高度 3600 mm）
• 阶梯步数：18
• 平台承载：6 人（≥450 kg）；最大承载：33 人（≥2500 kg）
• 整备质量（无顶棚）：1700 kg
• 轴距：4030 mm；前/后轮距：900 / 1550 mm
• 轮胎规格：4.00-8
• 手推所需力：≤300 N
• 最大行驶速度（运送）：20 km/h；作业速度：3 km/h
• 最小离地间隙：160 mm；转弯直径（道面）：17000 mm
• 接近角 / 离去角 / 倾斜角：33° / 5° / 23°–36°

主要结构
由滑动门组件、后板组件、阶梯体、升降机构（位移型菱形）、平台组件及尾梯组件组成。滑动门采用不锈钢焊接骨架与铝合金复合板，配防撞橡胶管；后板采用不锈钢焊接及铝合金复合板，可安装 LED 灯。

操作与维护

• 高度调节：位移型菱形机构，用于在阶梯与舱门间实现高度容差调整。
• 手动推进：设计为手推，所需推力 ≤300 N；阶梯不具备电动驱动。
• 维护：按 MHT 6029-2014、CCAR 规范及供应商维护程序对升降机构和底盘/车轮进行检查维护。
