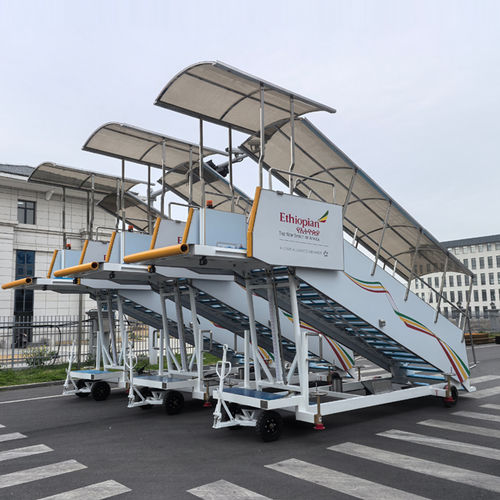

进出梯 WTJ3600TKT

登船伸缩牵引式

概述
WTJ4400TKT / WTJ3600TKT 电动乘客登机梯为基于电动底盘的自走式登机梯。整机由门移动组件、护板组件、梯体组件、升降机构、底架组件、平台组件、尾梯等组成。梯体采用垂直板式结构，上下踏步在四周并行动作。平台工作高度范围为2025～4400 mm。升降机构为手动（手推）操作，支腿可手动或脚控操作。

主要部件

• 门移动组件
• 护板组件
• 梯体组件
• 升降机构
• 底架组件
• 平台组件
• 尾梯

技术参数

• 底盘型号：WTJ4400TKT-0900000 / WTJ3600TKT-0900000
• 乘客升降高度 (mm)：3200–4400 / 2050–3440 / 2500–3650
• 高度调节方式：踏步平行四边形位移
• 乘客电梯工作高度 (mm)：3200–4400 / 2025–3440 / 2500–3650
• 踏步尺寸 (L × W × H) mm：300 × 1120 × (140–200)
• 整备质量 (kg)：2100 / 1980 / 1750
• 通道外圈直径 (mm)：17500 / 9400
• 外形尺寸 (L × W × H) mm：8280 × 2230 × 3630 / 7000 × 2100 × 3250 / 6965 × 2230 × 3650
• 梯体最大倾角 (°)：37–39.5
• 踏步数：16–21

适用机型
适用机型：A318、A319、A320、A321、A330、A340、B707、B727、B737、C919、DC-8/40/SOF、DCS-61/61F、DC8-62/62F、DC8-63/63F、IL-18。

可选项

• 可根据要求提供额外选项和配置
