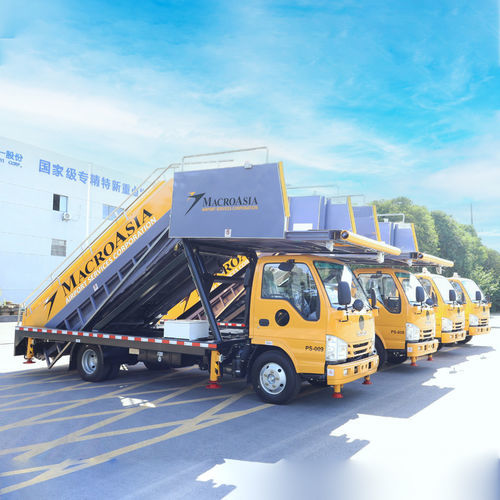

进出梯 WTJ5060JKT

登船移动式自推式

概述
WTJ5060JKT 柴油旅客登机梯为机场登机/离机用地面支持设备，适用于舱门高度 2400 mm 至 5800 mm。兼容多种机型（A300–A340、A318–A321、B737、B757、B767、B777、B787 等）。该设计已获国家专利 ZL 2007 2 0039192.2，采用升降式旅客平台。

适用场景

• 机场及远端停机位的乘客登降作业
• 适用于窄体机及部分列出的宽体机型
• 为地面服务公司和机场运营方提供最多 60 人的移动登机平台

主要技术参数

• 型号：WTJ5060JKT
• 底盘类型：Qingling (QL1070A1KAY)
• 发动机：Isuzu 4KH1-TCG40 — 最大功率 88 kW @ 3000 rpm
• 外形尺寸（长 × 宽 × 高）：7675 × 2450 × 3870 mm
• 轴距：3815 mm
• 整车总重：6700 kg
• 平台高度范围：2400 mm（最小）— 5800 mm（最大）
• 平台伸缩量：0–300 mm
• 固定平台（长 × 宽）：2800 × 1800 mm
• 楼梯配置：固定梯级 15 根；升降台阶 13 级；转折台阶 1 级
• 最大载客量：60 人
• 楼梯最大倾角：39.5°
• 踏步尺寸（深 × 宽 × 高）：270 × 1500 × 180 mm
• 最小离地间隙：160 mm

主要部件

• 底盘：QL11009KARY
• 发动机：4KH1-TCG40（Isuzu）
• 传动：MLD-6Q
• 齿轮泵：CB-E50
• 升降缸：WTJ5060JKT-0403000
• 支腿缸：WT15060JKT-0107000
• 转向桥：F033
• 传动桥（transaxle）：R066
• 手动泵：SB-20
• 主电动泵：800601632
• 前/后轮胎：235/75R17.5-14PR

认证与制造商
国家专利：ZL 2007 2 0039192.2。品牌：TIANYI GSE — 生产商：Jiangsu Tianyi Aviation Industry Co., Ltd。如需技术支持或零部件，请参照以上部件编码咨询。
