柴油地面电源装置 TY-GPU series

移动式车载跑道

产品描述

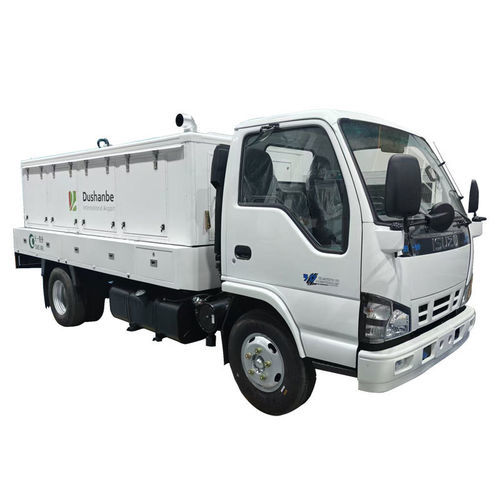

该飞机用动力车辆为车载地面电源装置，旨在为停场航空器提供400Hz交流电和28V直流电，并具备发动机起动功能。装于二类车底盘，由柴油发动机驱动交流无刷同步发电机，输出三相四线400Hz、115/200V交流电和28V直流电。

型号与技术参数表
TY-GPU140SP 地面电源装置

• 产品型号与名称：TY-GPU140SP 地面电源装置
• 外形尺寸（长×宽×高，mm）：5900 × 1880 × 2300
• 整机重量（kg）：5200
• 噪音水平（dB(A)）：≤85
• 燃料类型：柴油
• 交流 额定电流（A）：406
• 交流 额定频率（Hz）：400
• 额定功率因数：0.8
• 交流 过载能力：125%，5min；150%，10s
• 交流 额定功率（kVA）：140
• 交流 额定电压（V）：115/200
• 交流 稳态电压范围（V）：112–120.5
• 瞬态电压范围：符合 MH/T 6019-2014 标准
• 直流 额定电流（A）：800
• 直流 5 分钟过载电流（A）：1000
• 直流 额定功率（kW）：23
• 直流 额定电压（V）：28
• 直流 稳态电压范围（V）：24–29.5

TY-GPU180SP 地面电源装置

• 产品型号与名称：TY-GPU180SP 地面电源装置
• 外形尺寸（长×宽×高，mm）：5900 × 1880 × 2300
• 整机重量（kg）：5600
• 噪音水平（dB(A)）：≤85
• 燃料类型：柴油
• 交流 额定电流（A）：522
• 交流 额定频率（Hz）：400
• 额定功率因数：0.8
• 交流 过载能力：125%，5min；150%，10s
• 交流 额定功率（kVA）：180
• 交流 额定电压（V）：115/200
• 交流 稳态电压范围（V）：112–120.5
• 瞬态电压范围：符合 MH/T 6019-2014 标准
• 直流 额定电流（A）：800
• 直流 5 分钟过载电流（A）：1000
• 直流 额定功率（kW）：23
• 直流 额定电压（V）：28
• 直流 稳态电压范围（V）：24–29.5

特性 / 技术规格

• 系列：TY-GPU 系列（展示型号：TY-GPU140SP、TY-GPU180SP）
• 适用：航空器地面供电与发动机起动
• 交流输出：400 Hz 三相四线；额定电压 115/200 V
• 直流输出：为航空器系统提供 28 V DC
• 交流 额定功率：140 kVA (TY-GPU140SP)、180 kVA (TY-GPU180SP)
• 交流 额定电流：406 A (TY-GPU140SP)、522 A (TY-GPU180SP)
• 交流 额定频率：400 Hz
• 功率因数：0.8
• 交流 过载能力：125%，5min；150%，10s
• 交流 稳态电压范围：112–120.5 V
• 直流 额定电流：800 A；5 分钟过载电流：1000 A
• 直流 额定功率：23 kW
• 直流 额定电压：28 V；稳态电压范围：24–29.5 V
• 噪音水平：≤85 dB(A)
• 燃料类型：柴油
• 外形尺寸（两款相同）：5900 × 1880 × 2300 mm (L×W×H)
• 重量：5200 kg (TY-GPU140SP)、5600 kg (TY-GPU180SP)
• 瞬态电压性能：符合 MH/T 6019-2014 标准
