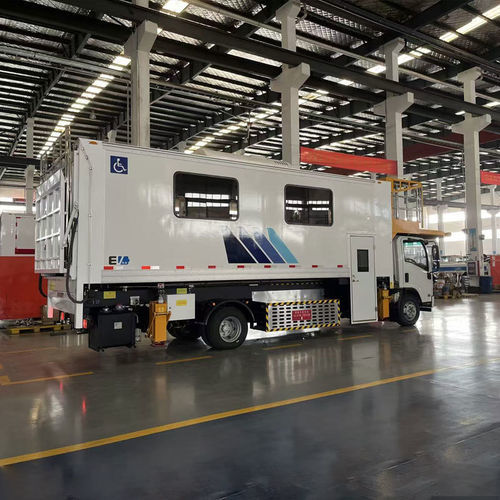

无障碍旅客登机设备 / 自推式 JSTY5100JCRE

带有空调行动不便人士用机场

概述
JSTY5100JCRE 为车载电动机场登机/下机升降车，基于青菱二类电动车底盘改装，配备伸缩及后部升降平台和高能量密度的磷酸铁锂电池组，面向机场地面服务与辅助登机使用，适配多种民航客机（不含 Airbus A380）。

适用机型

• A300
• A310
• A318
• A319
• A320
• A330
• A340
• B707
• B727
• B737
• B747
• B757
• B767
• B777
• DC8
• IL-18
• IL-62
• MD11
• MD80
• 其他机型（不含 Airbus A380）

主要参数

• 型号：JSTY5100JCRE
• 底盘：QL1101BEVEMMAY
• 整车尺寸（长×宽×高）：9,700 × 2,400 × 3,770 mm
• 平台工作高度：2,200–6,000 mm（运行范围：最小2,250 mm，最大6,000 mm）
• 车辆最大载荷：3,500 kg
• 固定平台额定载荷：1,500 kg
• 伸缩平台额定载荷：800 kg
• 后平台额定载荷：500 kg
• 车体内尺寸（长×宽×高）：6,570 × 2,200 × 2,100 mm
• 固定平台尺寸（长×宽）：2,300 × 2,000 mm
• 扩展距离：0–600 mm
• 后部升降行程：0–1,500 mm
• 最高道路速度：85 km/h
• 整备/使用重量：10,900 kg
• 轴距：5,200 mm
• 最低离地间隙：180 mm
• 电池类型：磷酸铁锂（LiFePO4）
• 总储能：162.28 kWh
• 续航里程（约）：340 km
• 单次充电时间（约）：1.5 小时
• 充电方式：GB DC 充电接口（9 芯）

主要部件与动力系统

• 驱动电机：TZ370XS-LKM0851
• 驱动电机控制器：KTZ54X35S-LKC0851
• 底盘车载控制器：VCU06
• 能量存储组件/单元：L173TB2 / CB220
• 变速箱：J5S75
• 液压泵：CBN-F563-BFHL
• 各类油缸/执行器：D160/145-1045、D40/30-600、D40/30-515、D40/30-1450、D90/50-345
• 轮胎：245/70R17.5 18PR
• 应急泵：电动 800601632 / 手动 PMO 50-s

使用与维护提示

• 用于地面服务与辅助登机，使用前请确认与目标机型舱门高度及地面标识的适配性。
• 电池为 LiFePO4（162.28 kWh），请按生产商要求进行充电与存放；使用 GB DC 接口时单次充电约 1.5 小时。
• 定期检查液压系统、平台执行机构及安全联锁装置，纳入机场例行维护。
• 对操作人员进行平台伸缩与收回、安全荷载分配及应急泵使用等培训。
