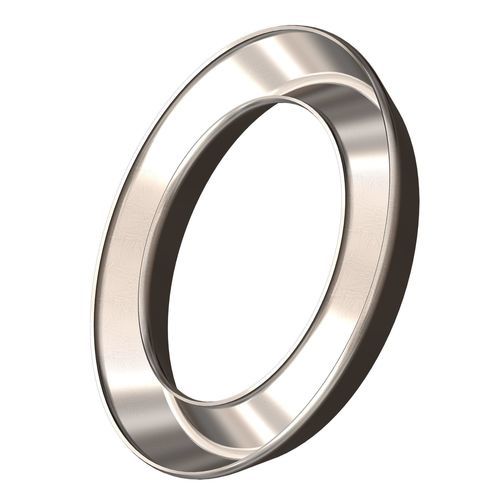

扁平航空密封件 V

E 环金属飞机

概述 该V形金属面密封件具有较大的法兰提升余量、较低的螺栓力要求，并表现出受压激活的密封特性。适用于需要低夹紧载荷和高温耐受性的场合。

定制 可提供多种表面处理、镀层和涂层选项（包括软镀层或薄涂层），以优化泄漏性能并提高与配对法兰的适配性。

典型应用

• 罩壳（shroud）密封
• 发电汽轮机燃油喷嘴法兰

不含PFAS 本组件本质上为不含PFAS*。*此处“不含PFAS”指在制造过程中未故意添加PFAS物质；由于环境污染，微量痕迹不能完全排除。

密封功能与运动 — 回弹性 V形密封设计以实现较高回弹性，属于低载荷密封。由于载荷低，在与软镀层或涂层配合使用时，可获得良好的密封性。

密封功能与运动 — 设计 在密封件选择过程中应评估基本设计参数。密封外径（OD）与自由高度之间存在直接关系：更大的自由高度可提供更高的弹性并使性能更为稳定。

技术规格

• 材料：合金 Inconel® X-750、合金 Inconel® 718
• 典型用途：低载荷要求且泄漏紧密性要求有限的场合
• 温度范围：低温至 +1100°C (+2012 °F)
• 压力范围：真空至 300 psi (20 bar)
• 泄漏率：1e-1 至 1e-7 mbar*l/s（取决于后处理）
• 夹紧载荷：无弹簧时 20 至 70 N/mm
• 尺寸：直径 30 mm 至 4500 mm；截面 2.39 至 12.70 mm；最小公差 ±0.05 mm
