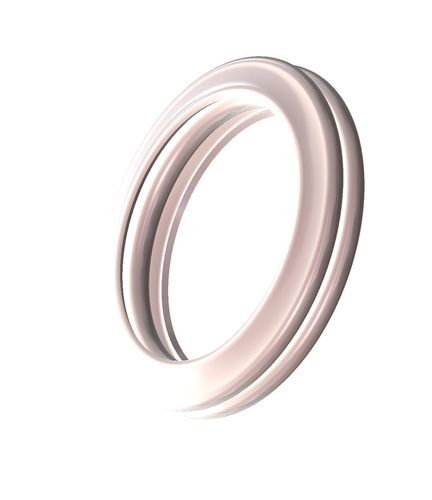

弹簧航空密封件

E形金属飞机

概述
金属面E型密封圈设计用于诸如航空等苛刻工况，要求低载荷、柔性和高温性能。密封件主要在材料的弹性范围内工作。可作为内压和外压的面密封解决方案提供，并可通过电镀或涂层定制以填补表面缺陷，从而实现更有效的密封。

应用

• 航空部件（例如：燃气轮机发动机外壳）
• 燃气轮机与发电
• 热空气管道
• 排气歧管联接
• 球阀座密封
• 其他在正常运行中会出现大量分离的腔体

主要特性

• 优异的柔性和回复特性，适用于大分离腔体
• 为轻压缩载荷设计，较多金属密封具有更高的回复能力
• 良好的疲劳性能
• 高温适应能力
• 可通过电镀/涂层填补表面缺陷以改善密封性
• 可作为内压和外压面密封提供，且断面可定制，包括多波纹设计

密封功能与机械行为
E型密封具有优异的载荷-挠度关系。与其他金属密封类型相比，压缩载荷要求非常低且回复更高。载荷要求随系统压力成比例增加，在极端条件下延展了回复能力。

关于PFAS的说明
按其性质，该组件为 PFAS-Free*。（此处PFAS-Free表示制造商未有意在产品中添加PFAS材料，但不排除痕量的可能性。）

参数 / 技术规格

• 材料：Inconel® X-750、Inconel® 718、Waspaloy、Haynes 282
• 适用：需要轻载、柔性和高温能力的应用
• 温度：-250°C 至 +925°C
  （-423°F 至 +1700°F）
• 压力：3 至 30 BAR
  （43 至 435 PSI）
• 泄漏率：7 (L/min)/mm 直径
• 夹紧载荷：线性载荷从低至 20 N/mm 到超过 500 N/mm 密封周长不等
• 尺寸：面径 / 径向径：6.35 mm 至 7100 mm
  截面：0.89 至 12.70 mm
  最小公差：-/+0.07 mm
