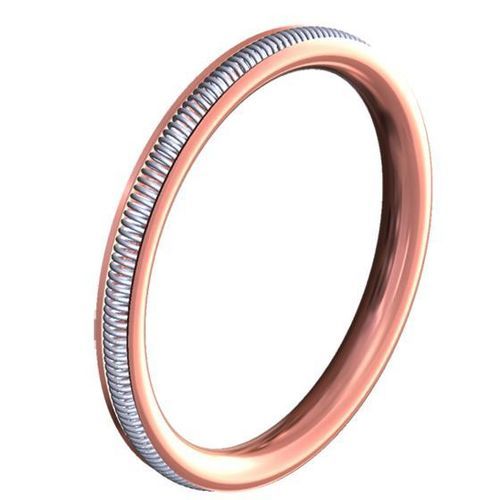

弹簧航空密封件

C形金属不锈钢

产品概述
该端面密封件在C‑Seal夹套内采用弹簧激励件，形成自压激活的金属对金属密封方案。基材与表面处理的合理组合使其能够在极端温度和压力下对多种介质实现可靠密封，并保持长期稳定性能。

应用

• 压力容器
• 检修孔
• 蒸汽发生器
• 在高载荷下要求极低泄漏率的高要求应用

设计与工作原理
弹簧能量件对夹套施加均匀预载，保持密封面上的预定接触载荷。该设计需要中等滑动力；可调节以在干燥或润滑不足的条件下减少磨损并防止表面损伤。

设计（特殊形状）
弹簧激励C‑Seal可制造为圆形和非圆形结构。非圆形通常需要特殊模具。自由高度与拐角半径之间存在重要关系。已生产形状示例：方形、矩形、椭圆、跑道形（racetrack）。

标准规格
材料与弹簧：材料：Alloy X-750、Alloy 718、304 SS（其他材料可按需提供）。弹簧：Alloy X-750、Alloy 718、302 SS、Elgiloy®、Nimonic 90。
典型用途：在高夹紧载荷下要求极低泄漏的应用。
温度范围：低温至 +1100°C (+2012°F)。
压力范围：超高真空至 79,770 psi (5,500 bar)。
泄漏率：1e-2 至 1e-12 mbar·l/s（取决于后处理）。
夹紧载荷：70 至 800 N/mm。
尺寸：端面/径向直径：9.5 mm 至 4500 mm；截面：1.19 至 12.7 mm。
最小公差：±0.05 mm。

附加信息
弹簧激励端面密封件适用于需要严格泄漏控制的场合。可根据高温、高压及化学腐蚀环境的要求提供多种金属、弹簧合金及表面处理方案。

Caractéristiques / spécifications techniques

• Materials: Alloy X-750, Alloy 718, 304 SS (other materials on request)
• Springs: Alloy X-750, Alloy 718, 302 SS, Elgiloy®, Nimonic 90
• Temperature range: Cryogenic to +1100°C (+2012°F)
• Pressure range: Ultra high vacuum to 79,770 psi (5,500 bar)
• Leakage rate: 1e-2 to 1e-12 mbar·l/s (depending on post-treatment)
• Clamping load: 70 to 800 N/mm
• Dimensions: Face/Radial diameter 9.5 mm to 4500 mm; Cross-section 1.19 to 12.7 mm; Minimum tolerances ±0.05 mm
• Available shapes: circular and non-circular (square, rectangular, oval, racetrack)
