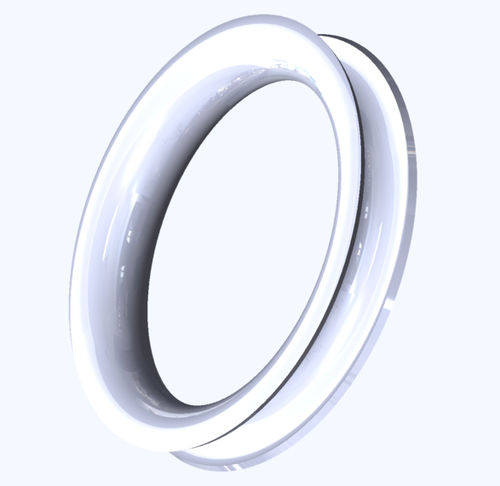

弹簧航空密封件

C形金属飞机

概述
金属面C形密封件可应对由热和压力脉动引起的密封挑战。密封件性能的关键在于C形结构带来的高回弹性。该类高弹性密封件适用于有机垫片无法承受的极端条件下的内压、外压和轴向压力密封。

要点

• 由于C形结构而具有高回弹性，表现出优异的弹性恢复。
• 适用于内压、外压和轴向密封。
• 可在有机垫片失效的极端温度和压力范围内工作。
• 在要求极低泄漏率时，可通过电镀或涂层获得较软的表面，以在安装时填补法兰的细微缺陷。

典型应用

• 石油与天然气领域的换热器
• 激光设备
• 低温制冷器
• 核废料容器密封
• 凸台密封
• 注塑成型
• 航空燃油与空气系统

标准规格
材料: Alloy Inconel® X-750, Alloy Inconel® 718
用途: 在排除有机垫片的条件下用于内压、外压和轴向压力
温度: -253°C 至 +1100°C (-423°F 至 +2000°F)
压力: 高真空到5,500 BAR (79,770 PSI)
泄漏率: 1e-2 至 1e-10 mbar·l/s（取决于后处理）
夹紧载荷: 大约250 N/mm（按密封周长计算）
尺寸: 直径6 mm 至 3000 mm（可按要求定制）
截面: 0.79 至 12.70 mm
最小公差: ±0.05 mm

PFAS 声明
根据其性质，该组件为不含PFAS*。这里的不含PFAS表示产品中未有意添加PFAS材料；但不能排除环境痕量污染的可能性。

技术规格

• 材料: Alloy Inconel® X-750；Alloy Inconel® 718
• 使用场景: 在极端条件下进行内压、外压和轴向压力密封
• 温度范围: -253°C 至 +1100°C (-423°F 至 +2000°F)
• 压力能力: 从高真空到5,500 BAR (79,770 PSI)
• 泄漏率: 取决于后处理，范围为1e-2至1e-10 mbar·l/s
• 推荐夹紧载荷: ~250 N/mm（密封周长）
• 可用直径: 6 mm 至 3000 mm（可按需求定制）
• 截面范围: 0.79 mm 至 12.70 mm
• 最小制造公差: ±0.05 mm
