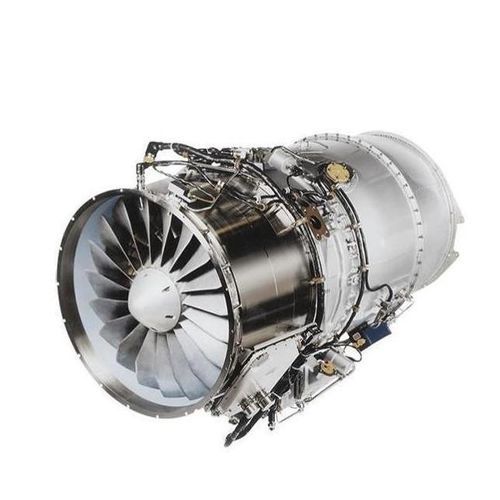

0-100kN涡轮喷气发动机 PW500

商务飞机

概述
PW500 涡扇发动机系列针对轻型至中型公务机平台和分时所有制市场设计。该系列在燃油效率、耐久性与可靠性以及适用于高利用率运营的运行经济性方面具有针对性表现。

产品要点

• 该系列包含 3 个系列、8 个型号，热力学推力约为 2,900 至 4,700 磅力（lbf）。
• 可靠性与耐久性由可用的综合维修费用保障计划与支持方案提供支撑。
• 多款型号提供 FADEC（全权限数字发动机控制），以减轻飞行员工作负荷并增强发动机健康监测/诊断能力。
• 设计便于机上（on‑wing）维护，且维护间隔较长，适合分时所有制及航空公司式运营。

设计与结构
PW500 为双轴涡扇，主要特性包括：

• 宽弦叶片风扇，增强了对异物损伤（FOD）的耐受性。
• 三级高压压气机（两级轴流 + 一级离心）；一体叶片转子（IBR）技术可减少零件数量；PW535 与 PW545 系列在风扇驱动下增加轴向助推级。
• 逆流燃烧室以实现低排放与高耐久性。
• 单级高压涡轮采用先进材料与冷却设计，提升高温端寿命。
• 两级低压（自由）涡轮配备包覆（shrouded）叶片及高效排气混合器，以降低油耗和噪声。
• 电子发动机控制（EEC）配合液压机械后备，多款型号配备 FADEC，提供双通道冗余并利于飞机集成。

概述卡 / 页面呈现的其他特性

• 在 3 个系列、8 个型号上具有耐久性与可靠性记录，适用于分时所有制运营者与公务机运营商。
• 先进技术：多款型号可选配 FADEC，支持诊断与出勤可用性。
• 全球客户支持：Pratt & Whitney 提供服务设施、现场代表、先进诊断能力以及大量租赁/交换发动机库存。

适用机型（部分示例）

• PW530A — Cessna Citation Bravo
• PW535A — Cessna Citation Ultra Encore; Cessna UC‑35 C/D
• PW535B — Cessna Citation Encore+
• PW535E — Embraer Phenom 300
• PW545A — Cessna Citation Excel
• PW545B — Cessna Citation XLS
• PW545C — Cessna Citation XLS+
• PW545D — Cessna Citation Ascend

规格（表）
Engines | Thermodynamic thrust class* (Pounds) | Mechanical thrust class* (SHP) | Height** (inches) | Width** (inches) | Length** (inches)
PW545 Series | 4,700 | 4,100 | 47 | 32 | 68
PW535 Series | 4,100 | 3,400 | 38 | 29 | 66.5
PW530 Series | 3,100 | 2,900 | 35 | 28 | 60

* 推力为起飞时的近似值。条件：海平面、标准日、静态条件、未安装状态。
** 尺寸为近似值。

特性 / 技术规格

• 系列名称：PW500
• 制造商（品牌）：Pratt & Whitney
• 架构：双轴涡扇
• 高压压气机：三级（两级轴流 + 一级离心）；IBR 技术；PW535/PW545 包含由风扇驱动的轴向助推级
• 燃烧室：逆流燃烧室（低排放、高耐久）
• 涡轮：单级高压涡轮；两级低压涡轮（自由涡轮，包覆叶片）
• 控制：电子发动机控制（EEC）配液压机械后备；多款型号配备 FADEC（双通道冗余）
• 排气：先进排气混合器以提升性能并降低噪音
• 型号 / 系列：PW530 Series、PW535 Series、PW545 Series（3 个系列；共 8 个型号）
• 推力范围（约）：2,900 至 4,700 磅（热力学推力等级）
• 典型尺寸（约）已在规格表按系列列出
• 目标平台：轻型至中型公务机；为分时所有制市场及类似运营设计
• 维护：系列面向延长的维护间隔和机上维护设计；多款型号支持先进的发动机健康监测与诊断
