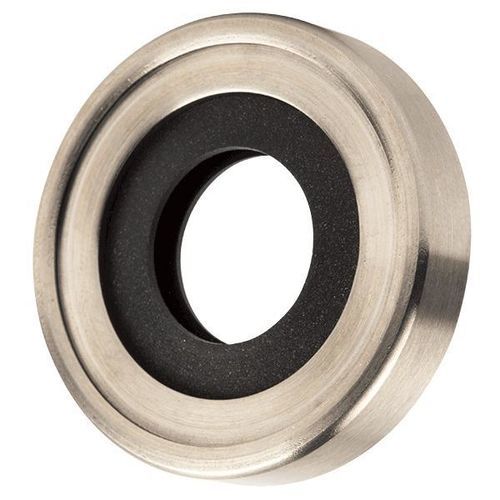

双边式航空密封件 70

环形金属聚合物

概述
Omniseal® 70、80 和 90 系列为双唇设计的旋转唇形密封件，适用于高压和高速旋转工况。配置可包含主螺纹唇与用于润滑条件的二次密封唇，以增强泄漏控制并延长维护间隔。

系列详情

• 70 系列：在润滑介质下可承受高达 400 PSID 的压力，速度可达 3,500 ft/min。最大 PV 示例：300,000（润滑），50,500（非润滑）。
• 80 系列：针对润滑系统的高速工况（最高 4,500 ft/min）和高达 250 PSID 的压力进行优化；从大气侧观察为顺时针轴向旋转设计。最大 PV 示例：200,000（润滑）。
• 90 系列：与 80 系列相同，但为从大气侧观察的逆时针轴向旋转设计。

应用与性能
这些高性能聚合物旋转唇形密封件常用于替代空气压缩机和制冷压缩机、液压马达、泵和真空泵中的弹性体唇密封和碳合金面密封。设计演进旨在实现零泄漏和延长使用寿命；在推荐条件下，部分 Omniseal 聚合物唇形密封可实现超过 40,000 小时的免维护运行。

标准规格

• 材料：金属外壳；高性能聚合物化合物（材料由设计工程师确定）。
• 典型用途：液压马达、泵、静液力传动、高压液压设备、空气压缩机、制冷压缩机、真空泵。
• 温度范围：-50°C 至 +200°C（-58°F 至 +392°F）。
• 压力：最高约 28 bar。
• 最高速度：最高约 30 m/s。
• 尺寸（带金属外壳）：轴径范围 6–330 mm；孔径范围 16–380 mm。
• 最小加工公差：轴 ±0.003 in；孔 ±0.001 in。

技术特性

• 设计：双唇回转轴密封，具有可选主螺纹唇和用于润滑条件的二次密封唇。
• 可用系列：70（最高压力能力）、80（高速顺时针）、90（高速逆时针）。
• PV 限值（示例）：70 系列在润滑时高达 300,000 / 非润滑时 50,500；80 系列在润滑时高达 200,000。
• 工作温度：-50°C 至 +200°C。
• 最大压力额定：最高约 28 bar（视现场情况）。
• 最大轴速度：最高约 30 m/s；系列特定速度亦在系列详情中以 ft/min 标注。
• 轴范围（带金属外壳）：6–330 mm；孔范围（带金属外壳）：16–380 mm。
• 典型应用：液压与气动回转设备、压缩机、真空泵。
