位置灯 ORION™ 650E

防撞识别飞机

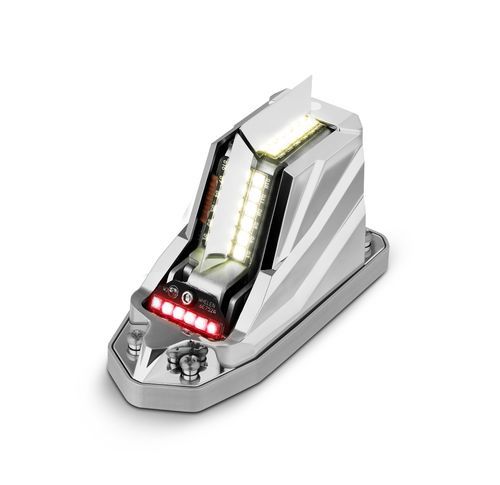

产品概述 Whelen Aerospace Technologies 的 Orion™ 650E 系列在一个紧凑的嵌入式机翼尖组件中集成了红色或绿色前位灯与白色闪烁防撞灯功能。该系列消除了外部闪光盒的需求（简化安装并提高可靠性），可按与传统 Whelen 产品相同的占位和安装方式安装于现有机翼尖罩后方，并提供 14 VDC 与 28 VDC 两种配置。部分 28 VDC 机型（650E 31 和 650E 32）配备集成红色地面识别灯以增强地面可见性。Orion™ 650E 系列已取得 FAA TSO 批准与 STC 认证，适用于改装与替换应用。

可用零件号 / 变体

• 01-0790701-01 — 14V 绿色 (OR6501GE)
• 01-0790701-02 — 14V 红色 (OR6501RE)
• 01-0790701-11 — 28V 绿色 (OR6502GE)
• 01-0790701-12 — 28V 红色 (OR6502RE)
• 01-0790701-31 — 28V 绿色，带红色地面识别灯 (OR650EG2G)
• 01-0790701-32 — 28V 红色，带红色地面识别灯 (OR650EG2R)

主要特性

• 前位灯（红或绿）与白色闪烁防撞灯集成于一体
• 部分 28 VDC 机型可选配集成红色地面识别灯
• 嵌入式设计，可安装于现有机翼尖罩后方；占位与传统 Whelen 产品相同
• 无需外部闪光盒
• 提供 14 VDC 与 28 VDC 型号
• 已获得 FAA TSO 批准并通过 STC 认证

型号 / 零件 / 描述 / 批准 型号 | 零件号 | 描述 | 批准
OR6501GE | 01-0790701-01 | 嵌入式绿色位置灯 / 防撞机翼尖组件，14 VDC | STC / TSO / ETSO-C96a Class II, TSO/ETSO-C30c Types II
OR6501RE | 01-0790701-02 | 嵌入式红色位置灯 / 防撞机翼尖组件，14 VDC | STC / TSO / ETSO-C96a Class II, TSO/ETSO-C30c Types I
OR6502GE | 01-0790701-11 | 嵌入式绿色位置灯 / 防撞机翼尖组件，28 VDC | STC / TSO / ETSO-C96a Class II, TSO/ETSO-C30c Types II
OR6502RE | 01-0790701-12 | 嵌入式红色位置灯 / 防撞机翼尖组件，28 VDC | STC / TSO / ETSO-C96a Class II, TSO/ETSO-C30c Types I
OR650EG2G | 01-0790701-31 | 嵌入式绿色位置灯 / 红色地面识别 / 防撞机翼尖组件，28 VDC | STC / TSO / ETSO-C96a Class II, TSO/ETSO-C30c Types II
OR650EG2R | 01-0790701-32 | 嵌入式红色位置灯 / 红色地面识别 / 防撞机翼尖组件，28 VDC | STC / TSO / ETSO-C96a Class II, TSO/ETSO-C30c Types I

文档与安装说明 Orion™ 650E 系列的安装与维护手册、STC 与认证文件可用（安装指南、STC 证书、备件图示指南以及防撞灯系统安装/维护手册）。该单元设计为安装在机翼尖罩下方，不应外部安装于飞机外部。

技术规格

• 图纸：90701
• 尺寸：长 3.85" × 宽 1.68" × 高 2.20"
• 重量：0.26 lbs
• 电流（14 VDC）：位置灯 0.30 A；防撞灯 ≈0.70 A（平均）；峰值 3.6 A
• 电流（28 VDC）：位置灯 0.15 A；防撞灯 ≈0.35 A（平均）；峰值 1.8 A
• 安装方式：嵌入式（安装在现有机翼尖罩后方；使用 Whelen 传统占位）
• 批准：FAA TSO、STC 认证；ETSO/TSO 参考见产品文档
• 可用配置：14 VDC 与 28 VDC；部分 28 VDC 型号含红色地面识别灯
