荧光液渗透检测机

断层扫描表面3D

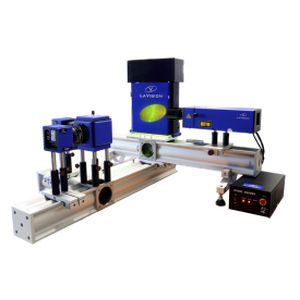

多相流的一个最突出的例子是分散在水中的气泡。应用彩色编码的双重成像方法来研究这两个阶段的相互作用：对于水中的流场成像，使用绿色光板来激发PIV粒子在水中的红色荧光，使用蓝色背光LED屏幕来跟踪气泡的形状、大小和速度的阴影。摄像机前的分光器在检测前将两个阶段的彩色编码信息分开。两个通道的记录是同步的，它们的视场应用DaVis的图像映射功能完美地匹配在一起。 断层扫描阴影成像 我们的ParticleMaster 3D阴影系统是基于断层阴影成像的。DaVis的断层成像重建模块使用多个阴影投影，计算粒子、气泡和液滴在三维空间中的位置和形状。通过时间分辨率的记录，可以测量出带有速度和加速度数据的粒子轨迹。 时间分辨断层影子成像成功地应用于气泡流中的两个阶段的三维流动成像。
