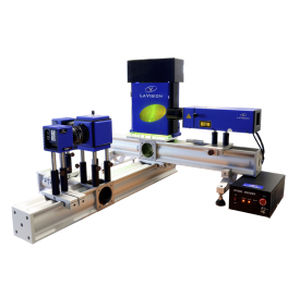

... FlowMaster Tomographic (Tomo) PIV是FlowMaster Stereo-PIV概念的延伸，可以在一个完整的三维测量体积（3D3C）中对所有三个速度分量进行即时测量。 FlowMaster Tomo-PIV系统使用与平面PIV设置相同的激光和相机设备，即从2D-或Stereo-PIV直接迁移到Tomo-PIV，最好增加一个或两个相机。 Tomo-PIV是基于体素强度的断层重建原则（MART），这在医学成像中的计算机断层扫描（CT）中是众所周知的。为了进行准确的体素重建，所有的相机都必须在空间中被映射到相同的坐标系中，其精度优于0.1像素。这种高度精确的相机校准是通过我们在DaVis中的专利体积自校准方法实现的。 最后，应用迭代的三维交叉相关技术，利用变形的询问体积，计算出两个三维粒子图像的三维速度矢量图。 对于时间分辨的Tomo-PIV测量，采用了时间行进的序列运动跟踪增强（SMTE）重建算法，具有更好的重建质量和更高的可能播种密度和空间分辨率。 FlowMaster ...

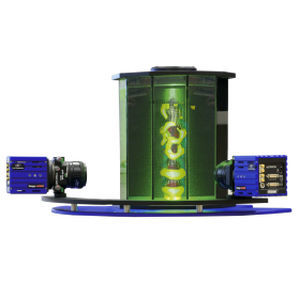

... 多相流的一个最突出的例子是分散在水中的气泡。应用彩色编码的双重成像方法来研究这两个阶段的相互作用：对于水中的流场成像，使用绿色光板来激发PIV粒子在水中的红色荧光，使用蓝色背光LED屏幕来跟踪气泡的形状、大小和速度的阴影。摄像机前的分光器在检测前将两个阶段的彩色编码信息分开。两个通道的记录是同步的，它们的视场应用DaVis的图像映射功能完美地匹配在一起。 断层扫描阴影成像 我们的ParticleMaster 3D阴影系统是基于断层阴影成像的。DaVis的断层成像重建模块使用多个阴影投影，计算粒子、气泡和液滴在三维空间中的位置和形状。通过时间分辨率的记录，可以测量出带有速度和加速度数据的粒子轨迹。 时间分辨断层影子成像成功地应用于气泡流中的两个阶段的三维流动成像。 ...

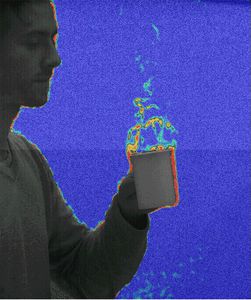

... 对于基于局部折射率变化的气体运动的可视化，背景定向施里安（BOS，也称为合成施里安）是激光成像方法的一个简单和具有成本效益的替代方法，因为它不需要任何复杂的照明设备，如激光成像所需的激光，而且它不需要在流动中播种。 BOS是一种视线成像技术，在局部测量密度梯度，作为视线上的一个综合值。在实践中，在测试前和测试过程中，只用高分辨率相机对流动背景中的一个随机点状图案进行成像。通过比较两张图片（或者更准确地说，将两个图案关联起来，类似于PIV中的图像关联），背景图案的局部位移可以用来提供关于路径整合的折射率变化的横向信息。 透明介质中的成像 没有激光和流动种子的简单流动可视化技术 应用于背景目标的先进图像关联技术 DaVis中的BOS软件模块用于定量的密度（温度）成像。 在二维和轴对称流中成像 LaVision的Tomo-BOS成像系统使用多个摄像机的BOS投影来定量测量三维的密度或温度场。这种三维成像技术需要对多相机系统进行精确的几何校准，并采用迭代断层重建算法。 用于三维流动成像 瞬时三维温度（密度）场 灵活的多机位设置 高速断层BOS成像，用于时间分辨的测量 ...
