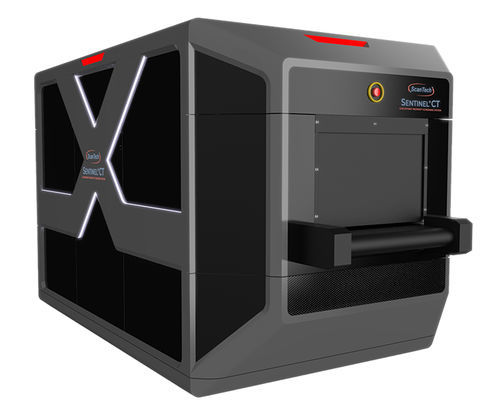

X射线检测机 SENTINEL® CT

断层扫描自动3D

概述
ScanTech的SENTINEL® CT检查点行李检测系统为第四代平台，采用自动材料区分流程生成多重材料区分签名，以识别感兴趣的物质和物品。扫描的行李与物品被分割为多个兴趣区域，并通过基于CT的3D Ray-Trace Biopsy™算法套件进行分析，生成彩色标识、警示并显示检测到的威胁边界。操作员可在超高清显示器上操作和增强图像，以精确定位威胁以便干预。

关键差异 — 固定门架 vs 旋转门架 CT
固定门架 — 更高吞吐量、更耐用、整体拥有成本更低

• 固定门架CT扫描仪在传送带上处理物品时保持静止
• 吞吐量主要受计算性能限制
• 使用120 VAC单相电源以实现全球兼容
• 固定门架CT的四平面架构提供高清3D图像
• 缺乏旋转机械结构和较少的活动部件提高了可靠性并降低维护

旋转门架 — 更慢、维护量更大、整体拥有成本更高

• 源自1972年为医疗用途开发的系统
• 吞吐量受限；提高吞吐量需要更高的旋转速度
• 高速旋转可能需加固地面，并可能导致数据丢失或安全风险
• 活动部件需更频繁停机维护，维护成本更高

Sentinel 人工智能：工作原理
Virtual Sentinel为ScanTech专有的AI应用，生成与实际扫描难以区分的合成数据。机器学习在真实数据与合成数据上训练以提升检测效果。Virtual Sentinel模型复制系统架构、参数与性能，支持算法开发与升级。基于物理的模型与合成数据创建爆炸物、威胁物、阿片类、隐藏物品及其他目标的合成表示。内容分割与目标区域选择算法通过AI预测得到显著加强。

成像与操作界面
威胁与非威胁物品和材料在超高清显示器上清晰识别、色彩编码并提示。如3D活检判定某区域为潜在威胁，后续活检会验证签名并生成可见彩色边界与报警，标示威胁类型与位置。系统操作员可操作并增强图像以精确定位威胁或违禁品位置。

扫描图像
SENTINEL® CT的扫描图像轮播展示了多种颜色和渲染模式的材料区分视图，包括无机视图、反向、氦视图及色彩编码的材料区分渲染。

物理规格
通道尺寸
25.5 (W) x 16.75 (H) 英寸 或 647.7 (W) x 425.45 (H) 毫米

整体尺寸
131 (L) x 59 (W) x 65.3 (H) 英寸 或 3327.4 (L) x 1498.6 (W) x 1658.62 (H) 毫米（最大重量 4500 lbs 或 2041 kg）

电源要求
120 或 240 VAC +10%/-15%；50/60Hz；最大 3 kVA（美国）。可提供其他国际电源要求。

CT 性能规格

• 扫描视图：固定门架CT，四个独立扫描平面，产生三条分解轴：轴#1 – 与传送带垂直；轴#2 – 从入口查看沿传送带的倾斜视角；轴#3 – 从出口查看沿传送带的倾斜视角
• 材料区分：自动材料区分（色彩编码并提示）
• 穿透力：35 mm 钢
• 吞吐量：800+ 件/小时（行李/包裹）
• X光发生器：四台 80–170 kV 密封单体

应用
SENTINEL® CT 系统为机场检查点及其他需要自动定位、区分和识别威胁材料与目标物的安检场景设计。该平台可扩展，用于从小件包裹和行李到大型货运的筛查（ALL SECURE® 产品线针对重型货运，采用四能量 3–10 MeV 发生器）。

特性 / 技术规格

• Model / Denomination: SENTINEL® CT
• Manufacturer / Brand: ScanTech
• 通道尺寸: 25.5 in (W) x 16.75 in (H) (647.7 x 425.45 mm)
• 整体尺寸: 131 in (L) x 59 in (W) x 65.3 in (H) (3327.4 x 1498.6 x 1658.62 mm)
• 最大承载重量: 4500 lbs (2041 kg)
• 电源: 120 或 240 VAC ± 容差；50/60 Hz；最高 3 kVA（美国）
• 扫描架构: 固定门架CT，四个独立扫描平面，三条分解轴
• 材料区分: 自动、色彩编码、提示
• 穿透能力: 35 mm 钢
• 吞吐量: 800+ 件/小时（行李/包裹）
• X光发生器: 四台 80–170 kV 密封单体
• AI 功能: Virtual Sentinel 合成数据 + 物理模型，CT‑based 3D Ray-Trace Biopsy™ 算法
