激光检测机

... 通过将 Vectro（领先的自动化非接触式测量解决方案）集成到质量控制流程中，提高测量发动机部件的重复性和准确性。 Vectro 与协作机器人和转台合作，是原始设备制造商、第 1 层和第 2 层的选择解决方案，可以快速轻松地编程（与 CMM 相比）。 依赖 Tryt Dimension 的精密测量工具，这些工具在航空航天行业中已经广泛使用了 25 年以上 — 提供快速、可重复、可追溯和准确的手持式和自动化测量解决方案 ...

... LaVision的FlowMaster PIV系统可用于2D和立体流场分析。FlowMaster 2D用一台相机测量一个平面内的两个速度分量（2D2C）。FlowMaster Stereo-PIV是FlowMaster 2D概念的直接延伸，可以用两台相机测量光板内的所有三个速度分量（2D3C）。 立体PIV是基于立体成像的原理：两台相机从不同的角度对被照亮的流动粒子进行成像，Scheimpflug镜头的安排使两个图像平面都处于聚焦状态。两台相机的投影组合允许重建测量区域内真实的2D3C-粒子位移。 对于立体PIV，LaVision已经开发了一种独特的专利相机校准方法。这种所谓的自我校准方法使用两台摄像机的原始粒子图像，甚至可以纠正校准板和激光光板之间的巨大错位。LaVision的自我校准方法是DaVis中立体PIV软件的一个标准功能。 与所有的测量技术一样，对于PIV来说，估计单个计算的速度矢量以及衍生数量的相关误差（不确定性）是很重要的。到目前为止，PIV数据的不确定性量化的最佳方法是基于相关统计方法，在我们的DaVis ...

... FlowMaster Tomographic (Tomo) PIV是FlowMaster Stereo-PIV概念的延伸，可以在一个完整的三维测量体积（3D3C）中对所有三个速度分量进行即时测量。 FlowMaster Tomo-PIV系统使用与平面PIV设置相同的激光和相机设备，即从2D-或Stereo-PIV直接迁移到Tomo-PIV，最好增加一个或两个相机。 Tomo-PIV是基于体素强度的断层重建原则（MART），这在医学成像中的计算机断层扫描（CT）中是众所周知的。为了进行准确的体素重建，所有的相机都必须在空间中被映射到相同的坐标系中，其精度优于0.1像素。这种高度精确的相机校准是通过我们在DaVis中的专利体积自校准方法实现的。 最后，应用迭代的三维交叉相关技术，利用变形的询问体积，计算出两个三维粒子图像的三维速度矢量图。 对于时间分辨的Tomo-PIV测量，采用了时间行进的序列运动跟踪增强（SMTE）重建算法，具有更好的重建质量和更高的可能播种密度和空间分辨率。 FlowMaster ...

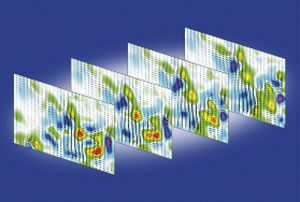

... FlowMaster时间分辨（高速）PIV系统测量瞬时流动现象的速度和加速度场以及湍流量。使用最先进的高速CMOS相机和高重复率激光器，以高达100 kHz的帧速率获取相关速度场。先进的多帧相关算法使得动态速度范围和速度场的空间分辨率更高。DaVis TR-PIV软件从相关的速度数据中提取时间和空间上的流动特征，如。 LaVision在为各种流动应用确定最合适和最经济的TR-PIV解决方案方面拥有长期的经验。为了定制最佳的FlowMaster TR-PIV系统，我们仔细考虑了播种粒子的正确选择，并根据其大小、必要的照明水平和系统的最佳重复率进行成功的时间分辨PIV测量。 FlowMaster时间分辨PIV 系统特点 大量选择最先进的高速相机。 高达900万像素的分辨率和几十kHz的帧速率 单腔或双腔高重复率激光器 使用LaVision的PTU ...

... 对于基于局部折射率变化的气体运动的可视化，背景定向施里安（BOS，也称为合成施里安）是激光成像方法的一个简单和具有成本效益的替代方法，因为它不需要任何复杂的照明设备，如激光成像所需的激光，而且它不需要在流动中播种。 BOS是一种视线成像技术，在局部测量密度梯度，作为视线上的一个综合值。在实践中，在测试前和测试过程中，只用高分辨率相机对流动背景中的一个随机点状图案进行成像。通过比较两张图片（或者更准确地说，将两个图案关联起来，类似于PIV中的图像关联），背景图案的局部位移可以用来提供关于路径整合的折射率变化的横向信息。 透明介质中的成像 没有激光和流动种子的简单流动可视化技术 应用于背景目标的先进图像关联技术 DaVis中的BOS软件模块用于定量的密度（温度）成像。 在二维和轴对称流中成像 LaVision的Tomo-BOS成像系统使用多个摄像机的BOS投影来定量测量三维的密度或温度场。这种三维成像技术需要对多相机系统进行精确的几何校准，并采用迭代断层重建算法。 用于三维流动成像 瞬时三维温度（密度）场 灵活的多机位设置 高速断层BOS成像，用于时间分辨的测量 ...

... FlameMaster inspex成像系统将火焰发射光谱学应用于燃烧过程。像OH*、CH*、C2*这样的火焰自由基的火焰发射（化学发光）被用来观察反应区或通过这些自由基的发射比率来监测火焰的化学计量。双色高温测量法（黑体辐射）被用来测量烟尘火焰中的温度场。 FlameMaster inspex 燃烧成像的相机系统 火焰结构、物种、烟尘浓度（KL系数）。 火焰辐射的光谱成像 火焰温度 煤烟火焰的高温测量法 轴对称清洁火焰的BOS法 火焰不稳定性，燃烧器振动 暂时性的火焰分析 点火，火焰前沿传播（火焰速度） 高速成像 实际燃烧器中的锁孔成像 内窥镜成像 火焰发射成像是一种像吸收一样的视线（整合）诊断方法。二维火焰物种成像是通过安装在相机镜头前的一组过滤器进行的，或者一维使用成像光谱仪进行相关的多物种检测。轴对称火焰的视线图像被转化为二维径向火焰剖面，应用阿贝尔反演。时间性的火焰分析（火焰闪烁）是利用火焰图像的时间序列的统计信息来测量的。高速成像适用于火焰传播和消光测量。FlameMaster ...

... 为了检测所有具有LIF活性的双原子火焰物种，如OH、NO、CH、CN、CO，一个染料激光器被添加到多功能FlameMaster系统中。波长调整和选定的LIF转换的峰值是在DaVis的完全控制之下。精确的染料激光器波长校准是自动进行的，记录所选原子分子的LIF-激发扫描。对于LIF信号的浓度校准，则使用校准燃烧器。 ...

... RobisCAN®-焊缝和焊缝检测 概述 RobisCAN® 是一种用于焊缝和焊缝的高端检测系统。 即使在具有挑战性的条件下，RobisCAN® 也可靠地检测非常小的缺陷，例如毛孔或飞溅（通常为 0.2 mm），并测量接缝的几何形状（例如溢出、下填等）。 世界各地的众多优质 OEM 使用罗比斯卡®。 优点 Robison® 系统的最大优势是其极低的伪误差率（确定部件为坏部件），并且 100% 检测所有缺陷。 这就是为什么许多大型高端品牌制造商在生产中使用 Robison®。 ...
