航空电子测试仪器 ILS-3M

飞行手持式紧凑型

产品概述

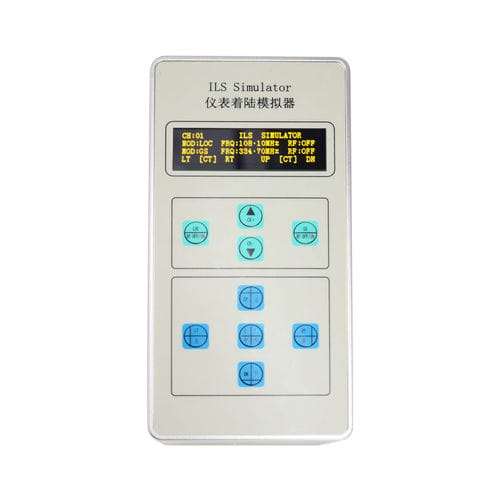

ILS-3M 仪表着陆模拟器是一款用于机载仪表着陆系统（ILS）现场定性检测的紧凑型高集成便携仪器。可对停放停机坪上的飞机上安装的 ILS 接收机状态进行确认。设备产生覆盖 LOC 和 GS 全频段的射频信号，通过可调变调深度和差分调制（DDM）模拟地面 localizer 与 glide slope 信号。专用天线可发射远/中/近标记信号（MB），用于验证标记信号接收及 ILS 接收机的整体功能。

技术规格

• 电源：两节 3.7V 2600mAh 18650 锂电池
• 工作模式：LOC（localizer）、GS（glide slope）、MB（marker beacon）
• LOC：108.10–111.95 MHz（40 通道）；精度 ±0.0025%；音频 90Hz/150Hz/1020Hz（可控）；AM 调制深度 12–28%；DDM 范围 -0.15 至 +0.15（步长 0.01）；发射功率 0±1.5 dBm
• GS：329.15–335.00 MHz（40 通道）；精度 ±0.0025%；音频 90Hz/150Hz（可控）；AM 调制深度 30–50%；DDM 范围 -0.15 至 +0.15（步长 0.01）；发射功率 0±1.5 dBm
• MB：75.0 MHz；精度 ±0.005%；音频 400Hz/1300Hz/3000Hz（可控）；AM 调制深度 ≥65%；发射功率 ≥-5 dBm
• 工作距离：LOC/GS 4–6 m；MB 2–3 m
• 重量：≤ 1.5 kg；尺寸：215 × 108 × 65 mm
• 环境：工作温度 -10 至 +45 °C；存储温度 -25 至 +60 °C
