性能试验台

生产线末端用于发电机带有交流发电机

产品概述

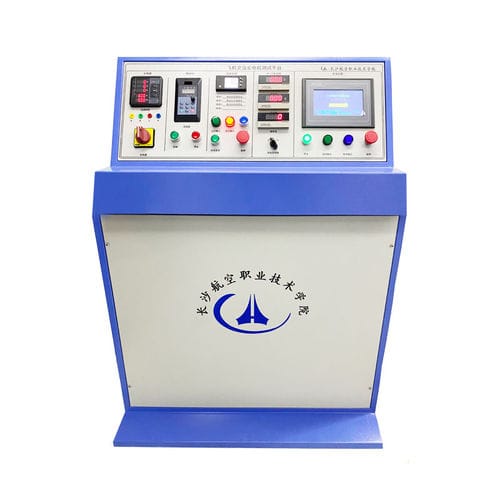

该飞机用JF-12交流发电机检测试验系统为地面检验台，专用于对JF-12型交流发电机及其励磁系统进行性能和功能测试。系统由主控柜、电源单元、直流负载组、测试电缆、被测发电机和发电机调节器组成。可在受控的负载和通风条件下验证发电机输出、励磁特性、并联运行及保护功能。

主要特性

• 专为JF-12发电机及分励励磁系统的测试设计。
• 两种冷却方式：强制通风（额定10 A）和自然/自发通风（额定5 A）。
• 确保电压调节稳定、并联运行可靠，并具备防反流和长时间过载保护，同时减少射频干扰。
• 采用分励励磁方式，主控柜提供直流励磁电压。
• 支持灵活的安装方向：水平、倾斜和垂直。
• 配备直流负载组和测试电缆，用于模拟航空电气负载和运行工况。

技术规格
关键参数及数值：

• 被测发电机类型：JF-12交流发电机及励磁系统
• 额定电流：10 A（强制通风）／5 A（自然通风）
• 额定电压：115 V／400 Hz
• 额定转速：4000 rpm
• 励磁电压：7.89 V
• 工作状态：连续
• 允许过载电流：最大20 A（强制）／10 A（自然）
• 过载持续时间：2分钟
• 高温条件下励磁电流上限（4000 rpm，115 V）：20 A
• 强制通风所需未加热空气量：常压下≥30 L/s
• 机组最大允许温升（强制／自然）：换向器 75 °C / 120 °C；励磁绕组 55 °C / 105 °C；电枢绕组 75 °C / 120 °C
• 支持的安装位置：水平、倾斜、垂直

典型应用

• 飞机发电机的维修台测试与检修后验证
• 发电机制造商的生产末端测试
• 航空车间的部件鉴定与地面验收测试
• 现场服务诊断与维修支持
