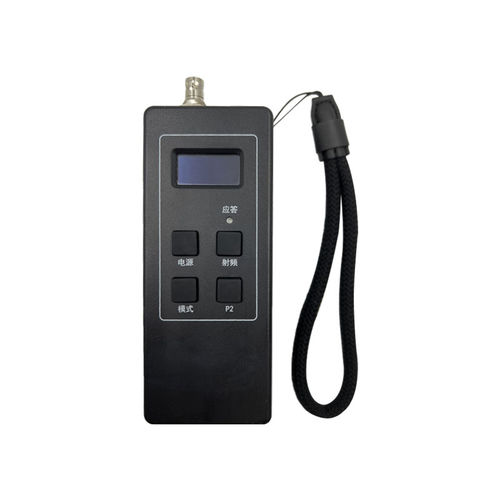

RFID无线电应答器测试器 YDKL-1A

电池飞行手持式

概述
YDKL-1A 是一款手持式 X 波段 ATC 应答机现场测试仪，用于现场对机载 ATC 应答机进行询问与响应分析。设备可发射 A 模式和 C 模式询问信号，接收并解码应答信号，显示飞机代码和飞行高度。仪器由电池供电，采用天线进行发/收射，便于在维护、检查和地面检查中对应答机性能进行验证与故障排查。

适用

• 现场验证 ATC 应答机的工作状态
• 维护时的故障诊断与排查
• 机场与维修机构的飞行前/安装后检查
• 在役验收测试与调试
• 地勤技术人员的培训与检查流程

技术规格

• 型号: YDKL-1A
• 功能: 用于 ATC 应答机询问与响应分析的 X 波段收发器
• 支持模式: A 模式（飞机代码）、C 模式（高度代码）
• 编码解析精度: ≥98%
• 接收频率: 1090 ±20 MHz
• 发射频率: 1030 ±0.2 MHz
• 发射功率: -20 dBm ±1 dB
• 调制方式: 2ASK
• 电源: 7.4 V 2600 mAh 锂电池；充电电压: 20–30 VDC
• 外形尺寸: 200 mm × 110 mm × 60 mm
• 工作温度: -10°C 至 +45°C
• 存储温度: -20°C 至 +50°C
• 相对湿度: ≤85%
