概述

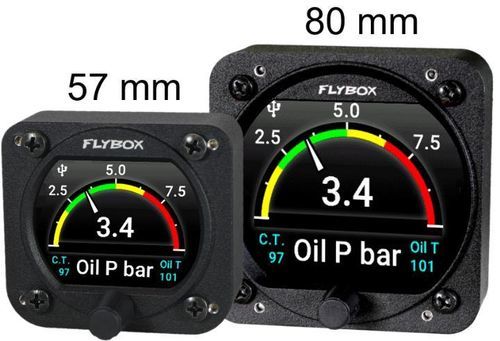

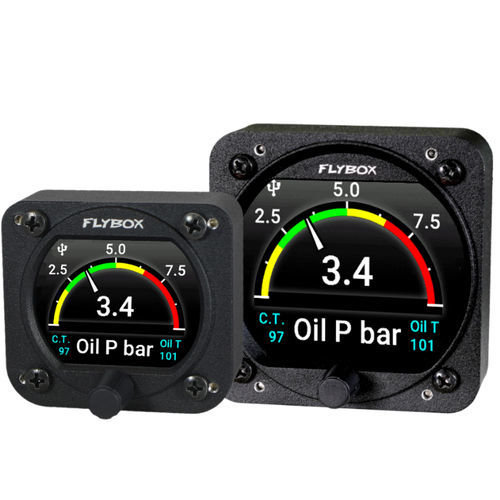

Omnia Oil P-T-CT 集成了三路独立仪表（机油压力、机油温度、冷却液温度），可根据安装需求单独启用。该仪表设计兼容广泛的轻型发动机安装，配备高可见度彩色显示屏、32 位微控制器和新一代固态传感器，确保长期可靠性与精度。最多可将 16 台 Omnia 仪表组网为簇（cluster），以简化数据交换。

主要特点

• 包含仪表：1 个机油压力
• 包含仪表：1 个机油温度
• 包含仪表：1 个冷却液温度

接口

• 带按压功能的旋钮
• 2 路 CAN 总线
• 环境光传感器输入
• USB 2.0 接口（用于固件更新与配置）
• 可与其他 Omnia 仪表簇联接

制造

• 从实心铝材铣削的坚固外壳
• 粉末喷涂表面处理
• 100% 自动化工艺制造与测试

功能

• 屏幕显示视觉报警
• 开路集电极（晶体管）报警输出
• 手动或自动背光调节
• 手动或自动仪表选择
• 通过 USB 端口进行固件更新

注意

• 机油压力、机油温度、冷却液温度探头不包含在内。
• Rotax 发动机出厂安装的所有探头均兼容。
• 有关兼容探头列表和接线图，请参阅仪表用户手册。

包装清单

• Omnia Oil P-T-CT 仪表
• 4 × M4×10 mm 安装螺钉
• 快速参考指南
• 装箱单

可选配件

• 105800 有线环境光传感器
• 105810 CAN 终端电阻 120 欧姆
• 105820 CAN 电缆 25 cm
• 105830 CAN 电缆 50 cm
• 105840 CAN 电缆 100 cm
• 105899 音频音调适配器
• 602000 机油压力探头 4-20 mA（1/8" NPT 型号）兼容 Rotax
• 105898 Omnia 系列报警蜂鸣器
• 604010 USB 延长线 0.5 m
• 603000 专业压接工具
• 线束（Harness）
• 105602 连接器套件

技术规格

• 2.4" 彩色图形 LCD，320 × 240 像素，1000 nits 背光

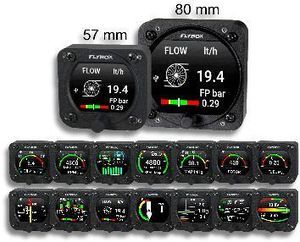

• 标准安装：2-1/4"（57 mm）和 3-1/8"（80 mm）
• 粉末喷涂铝合金外壳
• 尺寸：68 × 62 × 35 mm（57），85 × 85 × 40 mm（80）
• 重量：140 g（57），230 g（80）
• 供电电压：10 ~ 30 V
• 供电电流：60 mA（57），135 mA（80）
• 高度范围：-1000' 至 +25,000'
• 开路集电极报警输出（最大 300 mA，低电平触发）
• 工作温度范围：-20 ~ +70 °C
• 湿度：最大 90%（无冷凝）
• 通信：2 路 CAN 总线
• USB 接口：USB 2.0
