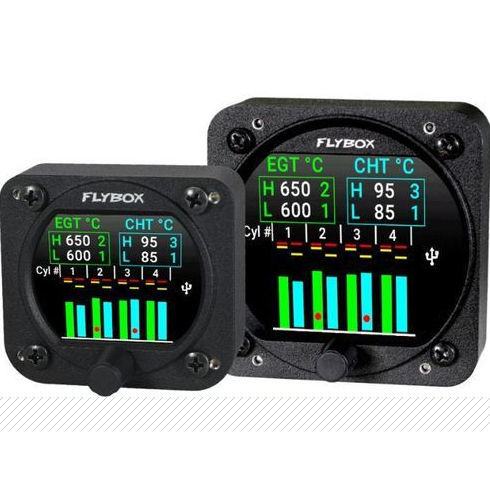

温度测量仪 Omnia57

用于航空航天业带屏幕自动

概述
Omnia CHT-EGT 可测量每个气缸的排气温度（EGT，最多4缸）及气缸盖温度（CHT，最多4个）。设备集成最多8个可单独启用的独立测量通道，可根据发动机配置灵活设置。仪表可配置以适配大多数轻型飞机使用的活塞发动机。Omnia 系列均配备高可见度 2.4 英寸彩色显示、32 位微控制器及固态元件，确保长期可靠性与测量精度。最多可将 16 台 Omnia 仪表以集群方式连接以实现数据交换。

主要特性

• 可选配置：4 CHT + 4 EGT（4+4）或 2 CHT + 2 EGT（2+2）
• 屏幕可视报警，可设置阈值
• 晶体管 / 开路集电极报警输出
• 背光手动或自动调光
• 仪表选择手动或自动
• 通过 USB 2.0 接口更新固件

接口

• 带按压功能的旋钮
• 2 个 CAN 总线端口
• 环境光传感器输入
• 用于更新的 USB 2.0 接口
• 可与其他 Omnia 仪表形成集群连接

制造

• 从实心铝材铣削而成的坚固机壳
• 粉末涂层表面处理
• 100% 自动化工序制造与测试

功能

• 超过阈值时屏幕显示可视报警
• 适用于外部警报系统的晶体管报警输出
• 背光调光：手动或自动
• 仪表选择：手动或自动
• 通过 USB 更新软件

注意事项

• 探头（热电偶）不包含在内。
• EGT 输入可使用任何 K 型热电偶；页面示例中使用探头代码 601008。
• CHT 输入可使用市售任意 J 型热电偶。

包装内含

• Omnia CHT-EGT 仪表
• 快速参考指南
• M4x10 mm 安装螺钉
• 装箱单

可选配件

• 601008 — 带 2.5 m 电缆、补偿连接器及焊接接头的 EGT 探头
• 105800 — 有线环境光传感器
• 105810 — CAN 终端 120 欧姆
• 105820 — CAN 电缆 25 cm
• 105830 — CAN 电缆 50 cm
• 105840 — CAN 电缆 100 cm
• 105899 — 音频音调适配器
• 105898 — Omnia 系列报警蜂鸣器
• 604010 — USB 延长线 0.5 m
• 603000 — 专业压接工具
• 105602 — 接头套件

技术规格

• 显示：2.4 英寸彩色图形 LCD 320×240 像素，背光 1000 nits
• 标准开孔：2-1/4"（57 mm）和 3-1/8"（80 mm）
• 机壳：实心铝材铣削，粉末喷涂
• 尺寸：68 × 62 × 35 mm（57），85 × 85 × 40 mm（80）
• 重量：140 g（57），230 g（80）
• 供电电压：10–30 V
• 供电电流：60 mA（57），135 mA（80）
• 开路集电极报警输出（最大 300 mA，低电平有效）— 可配合选件适配器用于对讲机音调
• 输入：视型号而定为 4 或 2 路 CHT 输入；4 或 2 路 EGT 输入
• 工作温度范围：−20 到 +70 °C
• 湿度：最大 90%（无凝结）
• 通信：2 × CAN 总线
• USB：用于软件更新的 USB 2.0
