AHRS惯性导航系统 SV-ADAHRS series

MEMS航空电子设备

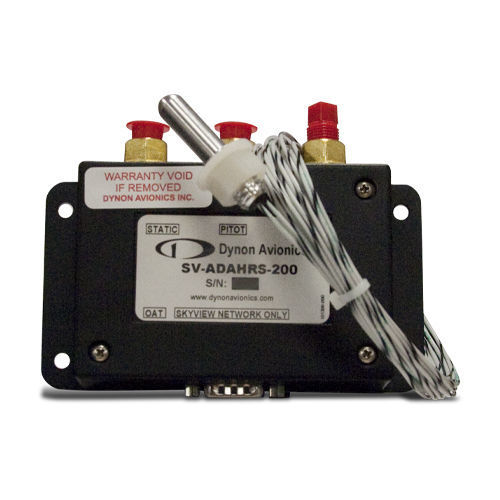

SkyView 主 ADAHRS 模块使用 MEMS 传感器技术生成惯性、磁性和皮托管/静压数据。SkyView 利用这些数据计算并显示以下功能： 人工地平线/合成视觉显示、 陀螺稳定航向指示器、 指示空速和真实空速指示器、 高度和垂直速度指示器、 滑移/侧滑、转弯率、 攻角指示器、 飞行路径标记、 空中风速和风向指示器。 其他信息 SkyView ADAHRS 模块：ADAHRS 是 Air Data/Attitude/Heading Reference System（空中数据/高度/航向参考系统）的缩写。 Dynon 销售一种主要 ADAHRS 型号（SV-ADAHRS-200）和一种备用型号（SV-ADAHRS-201）。主要型号和备用型号功能相同，但系统中必须至少有一个 SV-ADAHRS-200 型号，SV-ADAHRS-201 型号才能发挥作用。 每个 SkyView ADAHRS 模块都包含一个室外空气温度传感器。 规格 SkyView ADAHRS 模块连接： 用于皮托管、静态和俯仰角的气动端口 用于 SkyView 网络的 9 针 DSUB 连接器 用于 SV-OAT-340 传感器的 2 针连接器 SkyView ADAHRS 模块的内部传感器可测量飞机横轴、纵轴和滚轴的旋转运动和加速度。ADAHRS 应安装在距离飞机 C/G 横向六英尺和纵向十二英尺范围内的刚性表面上。 用于 SV-HDX1100 的 SkyView 通用模块安装托盘套件为安装人员提供了一种快速简便的方法，可将 ADAHRS 和其他 SkyView 电子模块安装在仪表板后面。
