概述
Trig TT23 与 TT23G 紧凑型 Mode S 应答机，在减小面板占用和重量的同时提供 Class 1 应答机功能。TT23 在连接认证的外置 GPS 时支持 ADS‑B Out；TT23G 配备认证的内置 GPS（ETSO‑C199），提供一体化 ADS‑B Out 解决方案。

主要特性

• 紧凑外形：适配 57 mm 仪表孔或紧凑安装座
• 最小安装深度以最大化面板前后空间
• 控制面板（TC20）内置高度编码器
• TT23G 配备 ETSO‑C199 认证内置 GPS
• 通过 IFR 与 VFR 飞行认证
• 手动调光功能与防溅控制面板
• 低功耗，无需风扇冷却
• 具备 EASA ETSO 与 FAA TSO 认证，包括 TSO‑C166b（1090ES ADS‑B）
• 欧洲 Minor Change 批准及部分机型免费 FAA STC 可用

产品设计

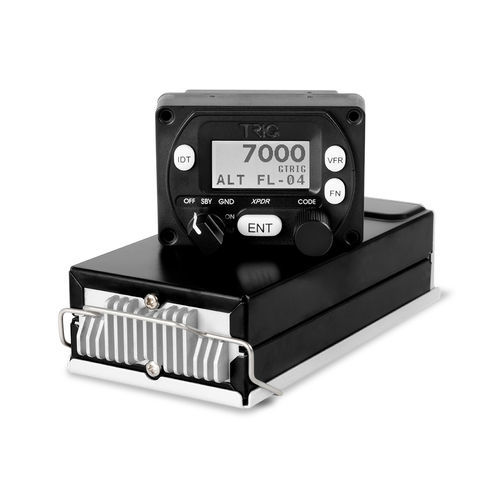

该系列由两部分构成：内置高度编码器的紧凑控制头（TC20）和可安装于机身其他位置的独立后端硬件箱。控制头深度为 54 mm，可安装于 57 mm（2¼"）圆孔或紧凑安装座；随附安装套件。显示亮度高、易读并支持手动调光。

发射功率与 ADS‑B
标称发射功率为连接器处 250 W（Class 1）。TT23/TT23G 满足 1090ES ADS‑B Out 要求（TSO‑C166b）。TT23 需外接认证 GPS 以实现 ADS‑B Out；TT23G 使用其内置 ETSO‑C199 GPS。

兼容的位置源

• TN72 — 面向自愿装备的经济型 ADS‑B 位置源
• TN70 — 适用于需 TSO‑C145 位置源的认证 Part 23 飞机

型号

• TT23 — Class 1、Mode S 与 1090ES；需外置认证 GPS 方可 ADS‑B Out；发射功率 250 W；销售零件号 02627‑00‑01
• TT23G — Class 1、Mode S 与 1090ES；内置 ETSO‑C199 GPS 可实现 ADS‑B Out；发射功率 250 W；销售零件号 02629‑00‑01

包装清单

• 两年保修（自安装日起）
• 安装手册与操作手册（英文、德文和法文）
• 安装套件（含圆形安装塑料支架）
• 托盘与配件
• EASA Form One

技术规格

• 类型：Transponder Class 1 Mode S level 2，ADS‑B Class B1S
• 认证：TT23 — ETSO C88a、C112e、2C112b、C166b；TSO C88b、C112c
• 认证：TT23G — ETSO C88a、C112e、2C112b、C166b、C199；TSO C88b、C112c
• 符合：ED‑73E、ED‑14G、DO‑160G、DO‑260B、DO‑178C、DO‑178B、DO‑254 Level C
• 供电电压：11–33 V DC
• 典型功耗（14 V）：TT23 空闲 0.15 A / 活动 0.28 A；TT23G 空闲 0.15 A / 活动 0.34 A
• 标称发射功率：连接器处 250 W
• 工作温度：应答机 −40 °C 至 +70 °C；控制器 −20 °C 至 +55 °C
• 重量（后端）：TT23 300 g；TT23G 315 g；控制头（TC20）90 g
• 尺寸（控制器）：H 44 × W 63 × L 54 mm；托盘中应答机 H 37 × W 64 × L 149 mm
