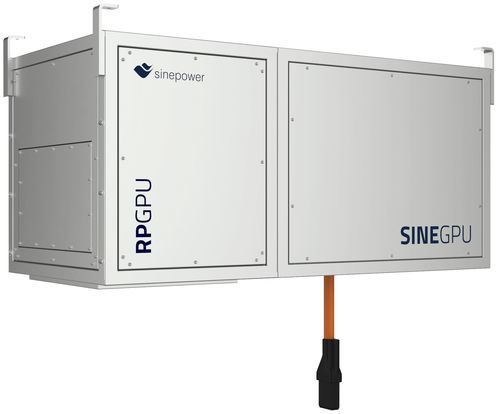

电动地面电源装置 RPGPU

飞机飞机维修机场

描述
SINE RPGPU 是一款用于航空的紧凑型双变换地面电源装置（GPU）。该设备为飞机提供隔离、稳定的200 V 三相 400 Hz 交流电源，具有高效率和低输入谐波失真，适用于民用及军用地面保障操作。

电缆信息

• GPU 到飞机的主输入功率：90 kVA
• 最大输出电流：260 A
• 用于电缆盘运行的输入电源：50/60 Hz，400/220 V
• 电缆盘最大输入电流：16 A

输入

• 四象限工作以提高动态响应并使 NBPT 操作更安全
• 低输入谐波（THDi <1.5%），在任意负载下满足严格的电网和航空要求

技术

• 高频 IGBT 整流器和逆变器，双变换拓扑以确保输入电流为正弦波（THDi <1.5%）且功率因数为单位（PF = 1）
• 集成逆变器输出变压器为负载提供电气隔离
• 支持无中断电源切换（No Break Power Transfer，NBPT）
• 设计以最小化对上游电源的影响；适用于军用部署

选项

• 在总负载功率不超过设备额定功率的前提下，支持交流输出配置
• 可选交流型号：30 kVA 至 90 kVA（400 Hz 单位）

输出

• 向飞机输出 200 V、3 相、400 Hz（单路输出）
• 可连接至标准电网 380–415 V、3 相、50 Hz 或其它兼容电源

效率

• 系统效率高达 95%

标准
航空

• ISO 6858 飞机地面支持电力供应标准
• SAE ARP 5015 400 Hz 地面电源性能要求

军用

• MIL-STD-704 飞机电力特性

电磁兼容

• EN 61000-6-4 EMC - 通用发射标准
• EN 61000-6-2 EMC - 通用抗扰度标准

安全

• IEC 62477-1 电力电子变换系统与设备的安全要求
• IEC 60529 外壳防护等级（IP）

特性 / 技术规格

• 产品名称：SINE RPGPU (Ground Power Unit)
• 额定功率（本页）：90 kVA — 400 Hz 配置
• 输出：200 V、3 相、400 Hz（面向飞机的单路输出）
• 兼容电网：380–415 V、3 相、50 Hz
• 可选交流功率：30 kVA – 90 kVA（400 Hz）
• 最大输出电流（90 kVA）：260 A
• 主输入功率到飞机（90 kVA）：90 kVA
• 电缆盘输入：50/60 Hz，400/220 V
• 电缆盘最大输入电流：16 A
• 技术：高频 IGBT 整流器与逆变器；双变换拓扑；集成逆变器输出变压器以实现电气隔离
• 输入性能：THDi < 1.5%；功率因数 = 1
• 兼容性：No Break Power Transfer (NBPT)
• 效率：高达 95%
• 符合标准：ISO 6858、SAE ARP 5015、MIL-STD-704、EN 61000-6-4、EN 61000-6-2、IEC 62477-1、IEC 60529
