MFDEFIS ECLIPSE NG

PFD主飞行显示器EFIS

概述
集成仪表 ECLIPSE NG 配备7英寸阳光下可读显示屏，可在多个页面上展示发动机和飞行数据。主要功能包括图形化数据展示、语音报警、三路彩色摄像头输入以及带图形查看器的内置数据记录仪。提供两种版本以满足不同仪表板配置和预算需求。

主要页面与功能

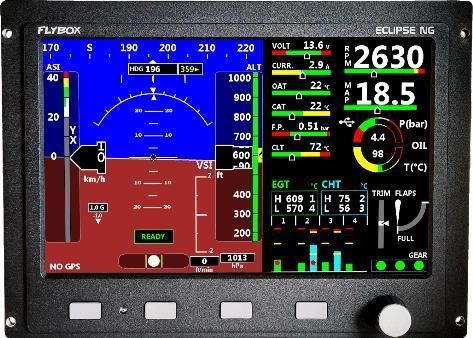

• IFIS 页面（Integrated Flight Information System）：左侧为人工地平和飞行数据，右侧为关键发动机参数
• PFD 页面（Primary Flight Display）：全屏姿态显示器，附增强飞行数据
• EIS 页面（Engine Information System）：完整的发动机参数、计时器和燃油管理区

空气与姿态数据

• 姿态指示器
• 侧滑指示器
• 罗盘
• 指示空速
• 高度表
• 垂直速度指示
• GPS 地速
• G 计

发动机

• 转速 (RPM)
• 进气歧管压 (MAP)
• 机油压力
• 机油温度
• 最多6路废气温度 (EGT) 通道
• 最多6路气缸头温度 (CHT) 通道
• 冷却液温度
• 外界空气温度 (OAT)
• 航向角温度 (CAT)
• 燃油压力
• 燃油计算：瞬时油耗、续航、剩余燃油、本次飞行以来消耗燃油、航程及至下一点的储备（连接GPS时）
• 最多3个校准燃油液位表
• 供电电压
• 电流
• 带分档计数器的计时器（绿色、黄色、红色区间）
• GPS 提供本地时间
• 自动飞行计时器

活动部件指示

• 修正舵（升降舵）位置
• 襟翼位置
• 起落架 上/下

二轴自动驾驶仪

• 保持设定的航向和高度
• GPS 导航（来自线缆读取 RMB）
• WiFi 导航（从应用接收飞行计划，需 Flybox Connect 套件）

其他功能

• 数据记录器：1 秒采样，支持 100 小时
• 每项发动机参数的峰值存储
• 3 路摄像头输入
• 语音报警输出
• 数字报警输出（用于连接 LED 或蜂鸣器）
• 可为每个仪表自定义阈值、单位和报警
• 2 路 CAN 总线
• 2 个 RS232 串口
• 1 个 USB 接口
• GPS 数据输入
• 串行应答机用高度编码器

从属 / MFD
Eclipse NG MFD 为从属仪表，可显示主机 Eclipse NG 提供的所有可用数据，并仅用两根线连接至主仪表。适用于双屏玻璃座舱配置。

特性 / 技术规格

• 尺寸：188 x 136 x 46 mm
• 重量：900 g
• 工作温度范围：-20 到 +70 °C
• 供电电压：10–30 Vdc
• 供电电流：0.5 A
• 电气连接：D-Sub 连接器
• 软件可通过 USB 优盘升级
