轻型飞机自动导航装置

直升机两轴式

概述
多轴自动驾驶仪系统由 Oblò A/P 或 Oblò2 A/P 或 Eclipse 显示器、ACU（Autopilot Control Unit）以及每个受控轴一台 FX75 数字伺服组成，用于提供航向、高度和导航控制。

自动驾驶仪组件

• ACU（Autopilot Control Unit）— 提供纵向或横向版本
• FX75 — 数字伺服（每个受控轴一台）

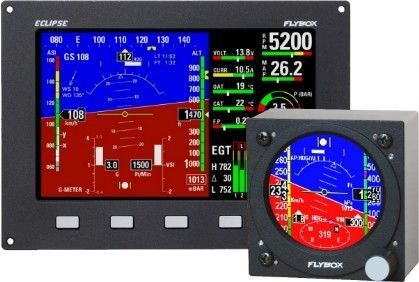

• Oblò / Oblò2 / Eclipse IFIS 或 PFD — 部分型号包含自动驾驶功能

自动驾驶仪功能

• HDG/TRK 模式：航向与航迹控制，用于水平导航
• ALT 模式：保持高度或爬升/下降至预选高度
• NAV 模式：跟随来自外部 GPS 的 GOTO 或飞行计划
• 附加与安全功能：可从操纵杆/操纵轮远程接通/断开；长按 HDG/TRK 可执行 180° 左转；长按 NAV 可执行 180° 右转；用户可设定爬升率 (Vs)；用户可设定超控扭矩

自动驾驶仪组成

• 基于 Oblò 的自动驾驶：需要 Oblò A/P 或 Oblò2 A/P（自动驾驶版本）、ACU，以及根据轴数配备 1 或 2 台 FX75 伺服。产品参考：801010（Oblò A/P 自动驾驶版本，含标准 Oblò 801000）、801011（Oblò2 A/P 自动驾驶版本，含 Oblò2 801002）。标准 Oblò（801000）或 Oblò2（801002）可通过软件激活密钥（801020）升级为自动驾驶版本。
• 基于 Eclipse 的自动驾驶：需要 Eclipse IFIS 或 PFD（支持自动驾驶的型号）、ACU，以及 1 或 2 台 FX75 伺服。

图示

• 为基于 Oblò 和 Eclipse 的安装提供仪表图像和布线图，显示仪表视图及自动驾驶系统的接线方法。

技术参数 / 规格

• 产品类型：多轴自动驾驶仪系统（基于 Oblò / Oblò2 / Eclipse）
• 兼容显示器：Oblò A/P、Oblò2 A/P、Eclipse IFIS/PFD（支持自动驾驶的型号）
• 控制单元：ACU — 提供纵向或横向版本
• 执行机构：FX75 数字伺服（每个受控轴一台；根据安装可为1或2台）
• 支持飞行模式：HDG/TRK、ALT、NAV
• 安全功能：操纵杆/操纵轮远程接通/断开、180° 保持机动、可调爬升率与超控扭矩
• 可升级性：标准显示器（Oblò / Oblò2）可通过软件激活密钥升级为自动驾驶功能
