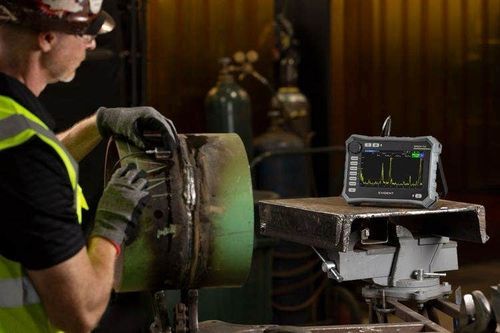

常规超声故障探测器 EPOCH™ 700

数字便携式用于材料

概述
EPOCH 700 是一款常规超声探伤仪，结合了7英寸触摸屏、专用调节旋钮与实体快捷键，适用于现场便携检测。仪器提供24位 A 扫描数字化、高动态范围接收、支持开放 .nde 文件，并已获得多项 EPRI PDI 原子能检测程序的适用资格，适合需要可验证记录的检测任务。

关键功能

• 24位 A‑scan 数字化，实现高分辨率信号采集与幅度显示（0–800% 全屏高度）。
• 高动态范围接收器，最大限度降低饱和与削波现象。
• PerfectSquare™ 可调方波脉冲发生器，脉冲电压可选 100/200/300/400 V，脉冲宽度 20 ns–5000 ns。
• 超过20种数字滤波器（窄带、宽带、低通）以适应不同检测条件。
• 完整的定量评估方法支持：DAC/TCG（ASME、JIS、CNDAC、定制）、DGS/AVG、AWS D1.1/D1.5。
• 支持开放 .nde 文件格式，机载 A‑scan 记录（最长 30 秒，60 帧/秒）并可导出 .nde。
• IP65 防护等级，符合 MIL‑STD 冲击与振动测试；整机重约 1.8 kg（含电池），便于单手操作。
• 内置 Wi‑Fi、蓝牙与现代 USB‑C 接口，便于无线与有线文件传输和报告共享。

用户界面与工作流程
移动端风格的菜单式界面，颜色编码的状态指示与上下文布局相结合。专用旋钮提供中心点击的触觉控制。机载工具包括可视化定尺寸配置器、声程（ray‑trace）可视化与结构化检测报告功能，可简化设置与文档生成流程。

应用场景

• 焊缝检测：适用于石油天然气、发电、基础设施与交通等领域。
• 复合材料检测：适配航空航天、新航天与汽车等复合材料检测需求。
• 零部件与金属检测：适用于制造过程中的质量控制与便携检测。
• 核电级检测：已通过多项 EPRI PDI 程序认证，兼容经认证探头。

检测报告与数据管理
EPOCH 700 支持以文件夹为基础的文件管理，内置 64 GB 存储，支持在仪器上生成结构化检测报告并导出 .nde，用于与分析平台和第三方工具的集成。A‑scan 序列可在仪器上记录、回放并导出以形成可验证记录。

特征 / 技术规格（要点）

• 外形尺寸：230.7 mm × 166.9 mm × 71.9 mm
• 重量：约 1.8 kg（含电池）
• 电池续航：>8 小时（典型）
• 工作温度：-10 °C 至 50 °C（相对湿度最高 80%）
• 显示屏：7 英寸 TFT LCD
• 数据存储：64 GB 内置
• 脉冲电压：100 / 200 / 300 / 400 V（单极）
• 脉冲模式：Pulse‑Echo、Dual、Through Transmission (TTU)
• 接收器增益：0–110 dB（0.1 dB 步进）
• 滤波器：23 种数字滤波器
• A‑scan 位深：24 位；保存样本 ≥1024 点
• 采样率：200 MS/s（标准）、25 MS/s（扩展）、400 MS/s（高分辨率）
• 测量范围：3.5 mm 至 24,500 mm（以 5,900 m/s 计）
• 防护等级：IP65；并通过 MIL‑STD 冲击与振动测试
• 连通性：USB‑C、Wi‑Fi、Bluetooth、19 针 LEMO I/O
