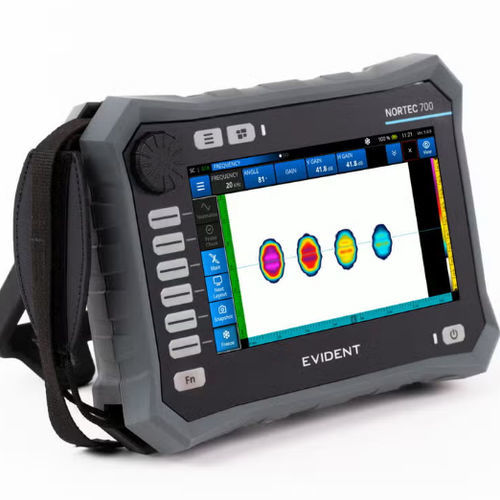

涡电流故障探测器 NORTEC 700

数字便携式用于航空工程

概述
NORTEC™ 700 将传统涡流检测（ECT）与高级涡流阵列（ECA）集成于统一平台。新一代探头技术与高保真成像实现双频与螺栓孔检测能力，简化检测流程并在多种应用间保持一致的设置。NORTEC 700 为现场与车间使用标准化涡流检测功能。

型号

• N700：常规涡流检测（ECT），单频检测。用于表面及近表面裂纹检测和电导率测量。
• N700D：在 ECT 功能基础上增加双频操作与螺栓孔（旋转扫描器）检测能力。
• N700i：集成 ECT 与 ECA，支持自动层检测、缺陷查看器和完整的螺栓孔检测流程。

主要特性

• 物理按键与触摸屏混合操作界面，便于快速操作与导航。
• 基于应用的智能预设，可根据选定探头与检测类型自动配置关键参数。
• 轻量化人机工程设计，便于现场携带使用。
• 新一代 ECA 探头平台，支持最多 256 通道（视具体配置），提高可重复性与信号一致性。
• 7 英寸高亮度高分辨率显示，支持高级色彩映射与实时成像。

ECT 与 ECA 的集成
NORTEC 700 在单一仪器中提供 ECT 与 ECA 功能，用户可无缝切换模式且保持设置连续性，从而减少检测设备数量。

螺栓孔检测与层检测
高级自动层检测与冻结模式提升了螺栓孔和多层结构的检测准确性。N700i 能区分紧固件/支撑材料响应与真实缺陷，降低误报率。缺陷查看器与 MiniMite 扫描器叠加图有助于孔内缺陷定位。

四个连接器
所有型号标配 LEMO 16 针通用连接器、带自动内部平衡的 BNC ECT 连接器、ECA 连接器和用于系统集成的 I/O 连接器。LEMO 支持 POWERLINK 探头识别及仪器螺栓孔与电导率预设。

显示与布局
通过 Next Layout 快速选择布局。可用显示模式：单阻抗平面、双阻抗平面、扫频（带状图）、1:1 视图、C‑scan、C‑scan 瀑布图、分屏以及最多 3 条轨迹的多合一显示。

集成性与耐用性

• 防护等级：IP65。
• 工作温度：-10 °C 至 50 °C（80% 相对湿度）。
• 连续归零滤波、带扫频报警的带状图；测量速率可达 30 kHz。
• 支持 NORTEC PC 软件远程控制；提供报警与模拟输出及数字输入以便系统集成。

简化报告与文件管理
可在设备上直接采集并保存检测快照、设置参数和信号数据。机载文件管理器支持预览、编辑、重写和删除，并可直接编辑文件名与注释。

应用

• 航空航天：表面、轮毂及螺栓孔检测，满足关键航空检测需求。
• 国防：适用于飞机、地面车辆和海军平台的可部署检测工具。
• 工业：焊缝检测、换热器/管道检测、表面及腐蚀检测，适用于多种材料。

规格 / 技术参数

• 外壳尺寸：230.7 mm × 166.9 mm × 71.9 mm
• 重量：1.79 kg（含锂离子电池）
• 防护等级：IP65
• 电池型号/类型：600-BAT-L-2（锂离子）
• 电池续航：标准 ECT 检测 ≥ 8 小时
• 工作温度：-10 °C 至 50 °C（80% 相对湿度）
• 存储温度：-20 °C 至 50 °C（含电池）
• 显示屏：7 英寸 TFT LCD
• 电源（DC‑IN）：24 VDC（60 W）
• 内部存储：64 GB
• 频率范围：5 Hz ～ 12.5 MHz
• 增益：0–100 dB，步进 1 dB
• 报警数量：3（独立）
• 阵列容量：最多 128 个时间槽
• 输入数量：2
• 采样率：最高 30 kHz
• 连通性：USB‑C 外设端口、可选 Wi‑Fi/蓝牙、19 针 LEMO I/O
• 探头类型：绝对与差动探头，桥式或反射式配置；兼容 NORTEC PowerLink 探头及主流供应商产品
