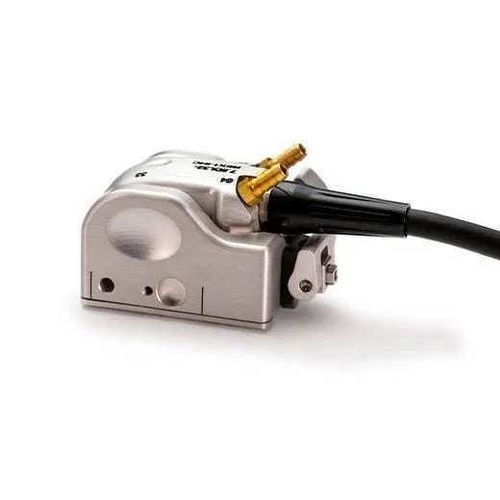

相控阵超声波探头 7.5DL32-32X5-REX1-P-2.5-OM-IHC-PR-RW

光束延迟线

概述
REX1 Pulse-Receive（PR）Dual Linear Array™（DLA）探头用于腐蚀检测和近表面缺陷检测。PR 布线与 pitch-catch 元件布局支持高级相控阵技术，如全聚焦法（TFM）和相位一致性成像（PCI），以改进浅表缺陷的成像效果。

优点与特性

• 支持复杂聚焦律的 Pulse-Receive（PR）布线
  • 全聚焦法（TFM）
  • 相位一致性成像（PCI）*
• pitch-catch 架构可降低界面回波并提高近表面分辨率
• 优化的波束发射能力与较宽的波束覆盖（最高可达30 mm）
• 带有板载聚焦律文件，兼容 OmniScan™ X3 与 OmniScan X3 64
• 兼容配备脉冲/接收模块的检测仪
• 可与 WeldSight™ 检测与分析软件集成
• 可检测表面下最浅约 1 mm（0.04 in）的缺陷
• 碳钢中典型检测深度：1–80 mm
• 适用于 4 in 及以上直径到平面的快速调节系统
• 可更换延迟线、内置冲洗和碳化物耐磨板，便于现场维护

典型应用
适用于手动、半自动或自动化的腐蚀检测和关键缺陷评估，包括点蚀（pitting）、蠕变损伤和氢致开裂（HIC）。在需要较高近表面分辨率和浅层缺陷精确评估的场景中推荐使用。

双阵列 Pitch-Catch 技术
DLA 探头在倾斜的延迟线上布置独立的发射和接收元件列，使能量聚焦于表面下方。这一几何结构显著降低了表面反射幅度，提高了浅表缺陷的检出概率。

规格

• 型号系列：REX1 Dual Linear Array™（DLA）PR probe
• 可选型号：
  • 7.5DL32-32X5-REX1-P-2.5-OM-IHC-PR-RW — 物料号 Q3301867 — 电缆 2.5 m
  • 7.5DL32-32X5-REX1-P-5-OM-IHC-PR-RW — 物料号 Q3302172 — 电缆 5 m
• 工作频率：7.5 MHz
• 单元数量：Dual 32
• 间距（pitch）：1 mm
• 有效孔径：32 mm
• 仰角（Elevation）：5 mm
• 外形尺寸（L×W×H）：66 × 40 × 44 mm（2.57 × 1.58 × 1.73 in）
• 波束覆盖：最多 30 mm（1.18 in）
• 碳钢中的典型检测深度：1 至 80 mm
• 可检测的近表面缺陷深度：低至 1 mm（0.04 in）
• 维护要点：可更换延迟线、内置冲洗、碳化物耐磨板、适用于小直径到平面的快速调节
• 支持的成像技术：Phased Array（PA）、全聚焦法（TFM）、相位一致性成像（PCI；PCI 在 OmniScan X3 64 上可用）
