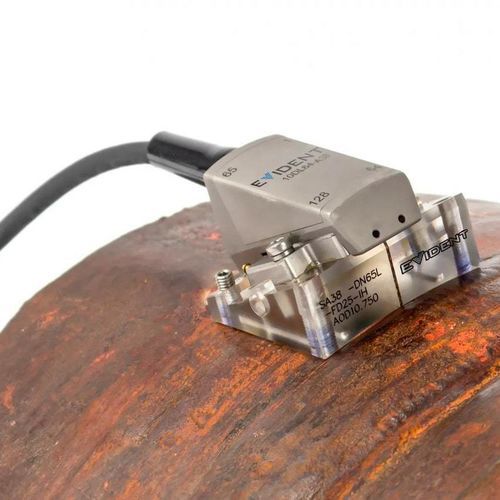

弯头式超声波探头 2.25DM7X4-A17

DMA高频率焊接

概述
双矩阵阵列（DMA）和双线性阵列（DLA）探头为配对相控阵探头，接至同一连接器以执行传输–接收纵波（TRL）焊缝及相邻基材的检测。适用于不锈钢、奥氏体及耐腐蚀合金、异种焊缝和粒状材料的厚度测量与缺陷检测。

优势

• 可在粒状和粗晶材料中发射/接收纵波
• 在不锈钢及耐腐蚀合金（包括异种焊缝）中具有更好穿透力和信噪比
• 提供高频和小元件型号，便于检测非常微小的指示
• DMA 与 DLA 多种配置以匹配不同检测覆盖范围

A28 与 A38 双线性阵列（DLA）探头

• 高频选项可达10 MHz，适用于高灵敏度需求的应用（如 HTHA、蠕变、SOHIC）
• 双 32（A28）或双 64（A38）元件阵列，在紧凑占位下提供宽覆盖
• 楔块系列适配外径 4.5 in. [114.3 mm] 及以上管道
• 带屋顶角的楔块可被动聚焦，覆盖约 4 mm 至 95 mm（0.16 in. 至 3.74 in.）的焦深
• 与 universal holder、ChainSCANNER™、VersaMOUSE、HSMT-Compact、HSMT-Flex、AxSEAM™、WeldROVER™、MapROVER 和 SteerROVER 扫描器兼容

A26 与 A36 双线性阵列（DLA）探头

• 专为不锈钢焊缝（奥氏体、异种焊缝、堆焊等）优化
• A26（双 32 元件）适用于厚壁管（40 mm–80 mm [1.6 in.–3.1 in.]）
• A36（双 64 元件）适用于超厚壁管（≥80 mm [≥3.1 in.]）
• 楔块系列适配外径 8.625 in. [219 mm] 及以上管道
• 与 universal holder、ChainSCANNER 和 VersaMOUSE 扫描器兼容

A27 双矩阵阵列探头（32 元件，16×2）

• 为不锈钢焊缝应用（奥氏体、异种焊缝、堆焊等）设计
• 适用于中等管壁厚度
• 楔块系列适配外径 4.5 in. [114.3 mm] 及以上管道
• 与 universal holder、ChainSCANNER 和 VersaMOUSE 兼容

A25 16 元素双线性阵列探头

• 面向不锈钢焊缝与堆焊检测
• 薄壁管应用，被动焦深约 6 mm [0.23 in.]
• 楔块系列适配外径 1 in. 至 4.5 in. [25.4 mm 至 114.3 mm] 的管道
• 与 COBRA™ 扫描器兼容

相控阵探头规格与尺寸
Part Number | Item Number | 频率 (MHz) | 配置 | 元件总数 | 间距 (mm) | 元件高度 (mm) | 有效开口 (mm) | 外形尺寸 mm (in.) L | W | H
2.25DM7X4-A17 | U8331715 | 2.25 | Dual Matrix (7 × 4 ea.) | 56 | 2.71 | 3 | 19 × 12 | 34 (1.34) | 16 (0.63) | 25 (0.98)
5DL16-12X5-A25 | Q3301132 | 5 | Dual Linear (16 ea.) | 32 | 0.75 | 5 | 12 × 5 | 24 (0.94) | 24 (0.94) | 18 (0.71)
2.25DL32-32X12-A26 | Q3301043 | 2.25 | Dual Linear (32 ea.) | 64 | 1 | 12 | 32 × 12 | 48.2 (1.9) | 16.5 (0.65) | 26.4 (1.04)
4DL32-32X12-A26 | Q3301480 | 4 | Dual Linear (32 ea.) | 64 | 1 | 12 | 32 × 12 | 48.2 (1.9) | 16.5 (0.65) | 26.4 (1.04)
4DM16X2-A27 | Q3300060 | 4 | Dual Matrix (16 × 2 ea.) | 64 | 1 | 3 | 16 × 6 | 29 (1.14) | 10 (0.39) | 20 (0.79)
10DL32-9.6X5-A28 | Q3301742 | 10 | Dual Linear (32 ea.) | 64 | 0.3 | 5 | 9.6 × 5 | 36.8 (1.45) | 34 (1.34) | 24.4 (0.96)
2.25DL64-64X12-A36 | Q3302293 | 2.25 | Dual Linear (64 ea.) | 128 | 1 | 12 | 64 × 12 | 80.21 (3.16) | 16.51 (0.65) | 26.34 (1.04)
4DL64-64X12-A36 | Q3302295 | 4 | Dual Linear (64 ea.) | 128 | 1 | 12 | 64 × 12 | 80.21 (3.16) | 16.51 (0.65) | 26.34 (1.04)
10DL64-19.2X5-A38 | Q3302412 | 10 | Dual Linear (64 ea.) | 128 | 0.3 | 5 | 19.2 × 5 | 50.15 (1.97) | 34.01 (1.34) | 28.19 (1.11)

技术特性 / 规格

• 配置：Dual Matrix (DMA) 与 Dual Linear Array (DLA)
• 可用频率：2.25 MHz、4 MHz、5 MHz、10 MHz
• 元件总数：32、56、64、128（视型号而定）
• 典型间距：0.3 mm、0.75 mm、1 mm、2.71 mm
• 各型号的有效开口和元件高度详见表格
• 部分型号通过楔块屋顶角实现约 4 mm 至 95 mm 的被动聚焦
• 楔块选项可覆盖管道直径从 1 in.（25.4 mm）到 8.625 in.（219 mm）及更大（视型号而定）
• 目标应用：厚度测量与缺陷检测，尤其适用于不锈钢/奥氏体、耐腐蚀合金、异种焊缝、堆焊及粒状材料
• 扫描器兼容性（视型号而定）：universal holder、ChainSCANNER™、VersaMOUSE、COBRA™、HSMT-Compact、HSMT-Flex、AxSEAM™、WeldROVER™、MapROVER、SteerROVER
