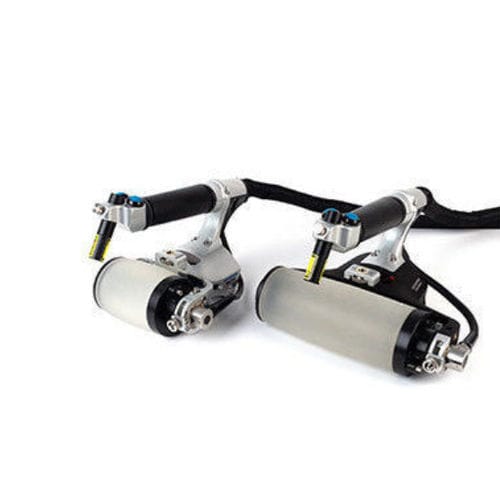

相控阵故障探测器 RollerFORM™ series

超声波便携式用于航空航天业

Evident推出一款新型相控阵轮式探头RollerFORM用于检测复合材料以及其他一些常用于航空航天业的表面光滑的材料。经济实惠、操作方便的RollerFORM扫查器可以替代全二维编码系统提供一种与水浸技术等效的可行性检测技术。 RollerFORM扫查器独特的轮胎材料经过专项开发研制可以确保完成与水浸检测相仿的高质量超声检测。只需略施耦合剂稍微用点力RollerFORM扫查器就可提供优质的耦合效果并获得很强的信号即使在难以扫查的位置也能做到这点。 主要特性 • 优质耦合效果只需少量耦合剂。 • 与水相似的声阻抗。 • 25毫米的充水延迟块可以对厚度达50毫米的复合材料进行检测。 • 宽达51.2毫米的声束覆盖区域。 • 可依照飞机制造商的现有程序进行操作。 标准套装件 • 相控阵探头带有OmniScan连接器。 • 防水编码器带有与OmniScan MX2或SX兼容的连接器。 • 激光导向装置。 • 步进点击器和“开始采集”按钮。 • 备用零件。 • 充水/喷洒泵和进水管。 只需滚动扫查器就可即刻获得结果 RollerFORM扫查器与相控阵仪器如OmniScan或FOCUS LT配套使用可以在制造和维护环境中使用零度超声声束完成无损检测。常见的应用包括复合材料芯材的分层定量和多孔性的量化分析以及对铝板壁厚损失的监测。设计符合人体工程学的RollerFORM扫查器有一个整合型步进点击器按钮可以采集多个单线C扫描并将这些C扫描实时合并形成单一图像从而绘制出被测材料表面的图像。内置激光导向装置方便了笔直、精确的单行扫查。 RollerFORM扫查器的轮胎不仅可以提供优质的耦合效果而且制成其轮胎的独特材料与水的声阻抗非常接近。这种设计特点可以使声能有效地传输到工件中而且不会产生不希望出现的回波。使用5 MHz相控阵探头型号时可以在复合材料中获得理想的1毫米近表面分辨率。3.5 MHz相控阵探头型号更适于检测某些较厚的、衰减性较强的材料。由于轮胎为透明材料可以非常容易地辨别水舱内出现的气泡或污染物。
