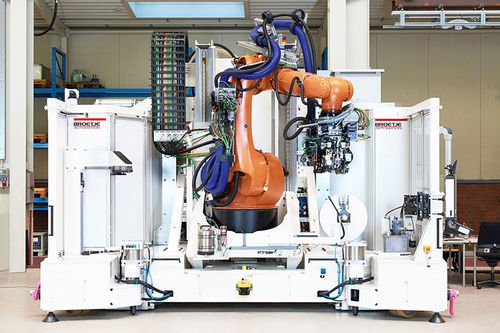

机器人装配单元(RACe)是一种用于钻孔加工多种材料飞机部件的轻型解决方案。该解决方案基于具有高定位精度的机器人和多任务末端执行器。
机器人定位精度高 通过 Broetje-Automation 开发的特殊校准和补偿,确保了机器人的高定位精度。在各种工业应用中,该系统为您提供高度灵活性,并通过移动或固定平台选项减少空间容量。
技术数据
业务职能
机器人自动定位
产品参考
产品夹紧
钻孔和沉孔
产品拆装
单任务末端执行器
钻孔和锪孔能力
钻头主轴扭矩:10 Nm 主轴转速:200 -18,000 rpm 钻头卡盘接口:HSK32E)
防爆碎屑和粉尘清除
定位器
标准 6 轴机器人系统
配备 BA 精确度包的机器人 机器人校准 动态负载补偿
补偿 网格补偿 温度补偿
机器人定位精度:±0.3 毫米
特殊功能
高速钻轴(钻孔质量优于 H9)
孔粗糙度可达 Ra 1.6 μm
24 个钻夹头存放处
产品参照功能可确保边缘与结构的距离
正常传感器确保夹紧时与工件垂直对齐
通过手动操作的电动移动装置移动平台
通过气垫支撑上的分度螺栓对平台进行手动微调
带激光扫描仪的安全系统
无法从平台后侧进入工作区
机器人系统为未来扩展做好准备
控制系统:Beckhoff 或西门子
