超声波检测机

表面

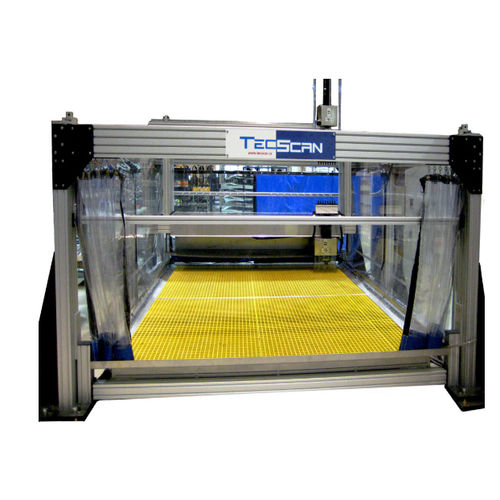

UltraScan Mx代表了一个用于大型航空航天复合材料板的超声波测试（UT）的平板喷水器系统。随着航空航天业对复合材料部件需求的增加，检测时间正成为影响整体生产率的关键因素。TecScan的平板扫描器是为复合材料面板和部件的高产能检测而设计的。 具有可定制的床身尺寸，UltraScan采用工业铝型材结构，使用超声波或相控阵技术。这种模块化的概念允许根据需求的变化修改扫描仪的尺寸。我们的标准配置是一个5轴系统（X、Y、Y2、Z、Z2），检测包络面为3.5 x 2.5米，并有专门设计的输水系统，提供稳定和可重复的UT信号。 我们的平板系统提供了一种有效的方式来最大化扫描率。它们使用多通道扫描技术，将多个超声波探头集成在一个特别设计的水箱系统中，从而最大限度地减少了索引量。不是用一对探头在零件表面移动，而是用成对的探头阵列来扫描被检面板，发射阵列的元件同时或相继发射。 水箱是专门设计的，以产生8个流速相等的层状水柱。为了解决不同的检测需求，喷嘴的孔径可以很容易地互换。正在使用的探头格式是标准的浸入式探头，便于采购，价格低廉。
