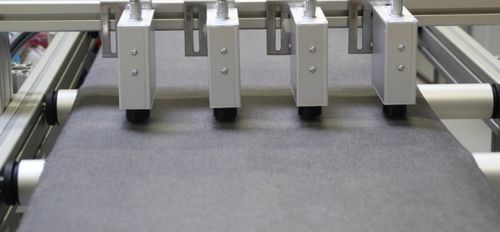

3D成像裂纹探测器 EddyCus® CF inline ISO

用于航空工程

在线过程监测允许即时反馈和闭环制造碳纤维材料。CF在线ISO为再生碳纤维、UD带或类似配置的连续卷对卷工艺提供各向异性数据。该解决方案以有竞争力的价格提供整个卷材宽度的实时数据。 EddyCus® CF在线ISO是一个在线解决方案，用于记录整个堆栈的每个纤维层的纤维方向和纤维面积重量。这使你能够立即做出反应，一旦发现偏离目标的情况，立即重新调整纤维层。监测系统可以监测不同角度的纤维层，例如，在一个或多个通道上的单点的0°、90°、-45°或45°。它将参照物的极坐标图与当前生产的纤维层的极坐标图进行比较，检查拐点角度的不同，也检查图的长度。这就为您提供了确定产品质量和监控生产过程所需的信息--层的方向和每层的纤维面积重量。右边的图片显示了一个可能的两层叠加的可视化例子。黑线显示的是由参照物确定的预期值，红线对应的是测量的污点值。 如何解释右图所示的极坐标图？ 纤维的方向与预期值相当吻合。这可以从参考材料和被测材料的拐点具有相同的角度这一事实中看出。 纤维面积重量明显偏离了预期的结果。
