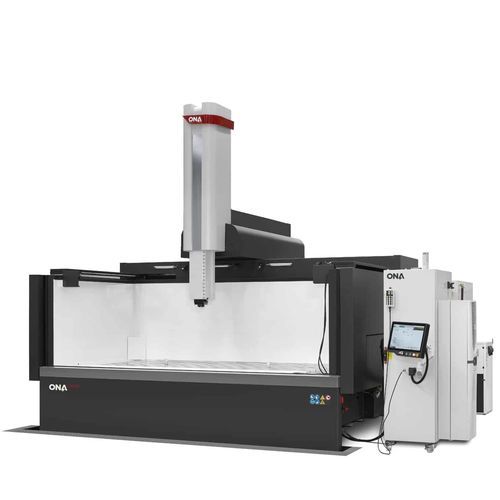

穿孔EDM IRIS 10

产品概述
ONA IRIS 10 是一款用于大件工件和高强度腐蚀加工的沉没式电火花（sinker EDM）机床。其高连通性和强大的图形仿真功能可在加工前验证工艺并降低出错风险。

ONA IRIS 技术优势

• 采用含石墨的稳定化细晶粒铸铁制成的高刚性机械结构，可支持最高 25,000 kg 的工件。
• 强化 C 轴，在使用高转动惯量电极（约 12,000 kg/cm²）时保持腐蚀稳定性。
• 通过 0.1 µm 分辨率的直线尺实现直接位置测量，保证定位精度。
• 发电机功率高（较市场常规型号高约 30%），最高可达 400 A，用于高强度腐蚀。
• 先进控制：可同时插补最多 8 轴，并在整个工作区内进行体积补偿。

规格（表）
X 轴行程（单体）: 3000 mm — 118.11 in
Y 轴行程: 1000 / 1500 mm — 39.37 / 59.05 in
Z 轴行程: 800 / 1000 mm — 31.50 / 39.37 in
工作台与主轴头最大距离: 1200 mm — 47.24 in
工作槽内尺寸（长×宽×高）: 4000 mm × 2000 mm × 1250 mm — 157.48 in × 78.74 in × 49.21 in
工作台尺寸: 3200 × 1600 mm — 125.98 × 62.99 in
允许台面承重: 25,000 kg — 55,116 lbs
工作槽类型: 下开门（Drop door）
最大电极重量: 300 kg — 440 lbs
发电机电流等级: 100 | 200 | 400 A

应用与使用
适用于大型沉没式电火花加工任务及最大 25 吨的重型工件。为高连通性、以仿真驱动的工作流程设计，典型应用行业包括模具制造、航空航天、汽车及需对大件进行均匀表面加工的重工业领域。

技术特性 / 规格

• 型号：ONA IRIS 10
• X 轴行程（单体）：3000 mm
• Y 轴行程：1000 / 1500 mm
• Z 轴行程：800 / 1000 mm
• 台面与主轴头最大距离：1200 mm
• 工作槽内尺寸：L 4000 mm；W 2000 mm；H 1250 mm
• 工作台尺寸：3200 × 1600 mm
• 允许台面承重：25,000 kg (≈ 55,116 lbs)
• 工作槽类型：下开门（Drop door）
• 最大电极重量：300 kg (≈ 440 lbs)
• 发电机电流选项：100 A、200 A、400 A
• 位置反馈：0.1 µm 分辨率的直线尺
• 控制：支持最多 8 轴同时插补并进行体积补偿
