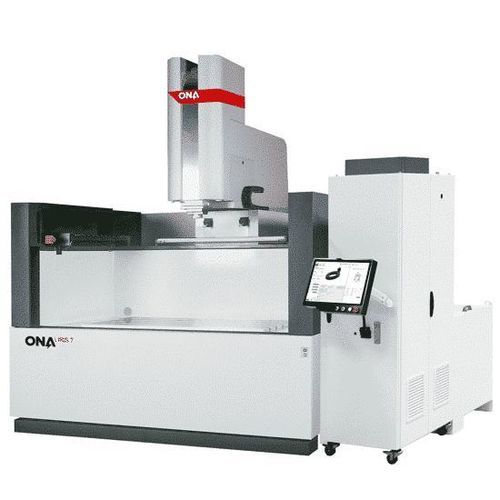

穿孔EDM IRIS 7

概述
模块化沉模电火花加工机，适用于大件工件与精密表面加工。通过集成的互联与数字化，可进行项目仿真并降低错误，图形引擎将需求转换为精确的加工策略。机床采用稳定化细粒铸铁与石墨混合的高刚性结构，强化的C轴可适应高惯性电极，采用线性尺直接位置测量（0.1 µm），并配备最高400 A的发电机选项。控制系统支持最多8轴同时插补并在整个工作区进行体积补偿。

优势

• 细粒铸铁+石墨高刚性结构，可加工重达25.000 kg的工件。
• 强化C轴，适合高惯性电极（约12,000 kg/cm2）下的稳定放电加工。
• 线性尺直接位置反馈，分辨率0.1 µm，保证高几何精度。
• 高功率发电机技术（可选至400 A），提升放电能力。
• 先进数控：最多8轴同时插补，体积补偿支持复杂精密轮廓加工。

主要机床数据（来自规格表）
X轴行程（单个）: 1.500 mm (59.05 in)
Y轴行程: 700/1.000 mm (29.53 / 39.37 in)
Z轴行程: 650/800 mm (25.59 / 31.50 in)
工作台与机头最大距离: 1.200 mm (47.24 in)
工作油槽内尺寸: 长 2.300 mm (90.55 in) · 宽 1.500 mm (59.05 in) · 高 1.000 mm (39.37 in)
工作台尺寸: 1.700 x 1.000 mm (66.92 x 39.37 in)
工作台允许重量: 15.000 kg (33070 Ibs)
油槽类型: 下落门（Drop door）
最大电极重量: 300 kg (440 Ibs)
发电机电流: 100 | 200 | 400 A

技术规格

• 型号名称: ONA IRIS 7
• 机床类型: 沉模电火花（模块化）
• X轴行程（单个）: 1.500 mm
• Y轴行程: 700 / 1.000 mm
• Z轴行程: 650 / 800 mm
• 台–头最大距离: 1.200 mm
• 油槽内尺寸（L x W x H）: 2.300 x 1.500 x 1.000 mm
• 工作台: 1.700 x 1.000 mm
• 工作台允许载荷: 15.000 kg
• 最大电极重量: 300 kg
• 油槽类型: 下落门
• 发电机电流选项: 100 A、200 A、400 A
• 位置反馈: 线性尺，0.1 µm 分辨率
• 结构材料: 稳定化细粒铸铁与石墨混合
• C轴: 为高惯性电极强化（约12,000 kg/cm2）
• 控制能力: 最多8轴插补和全工作区体积补偿
