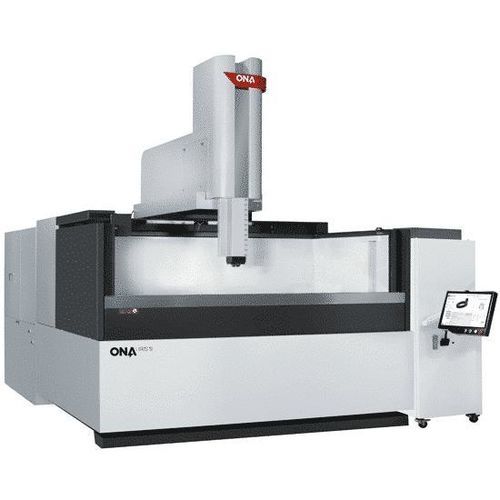

穿孔EDM IRIS 9

产品概述
全新的互联与数字化水平，配备强大的图形引擎，可模拟任意项目并降低错误可能性，能够将需求转化为精确、可盈利且成功的结果。连接。模拟。成功。

ONA IRIS 技术优势

• 采用掺石墨的稳定化细晶铸铁构成的高刚性机械结构，支持最大工件质量达25,000 kg。
• 加固的C轴在使用高惯性矩电极（约12,000 kg/cm2）加工时提供稳定性。
• 采用线性尺直接进行位置测量，分辨率为0.1 µm。
• 独特技术创新：发电机比市场同类产品功率高30%，可达最高400 A。
• 强大的控制系统，支持最多8轴同时插补，并在整个工作区进行体积补偿。

技术规格（表）
X轴行程（单轴）: 2,000 mm / 78.74 in
Y轴行程: 1,200 mm / 47.24 in
Z轴行程: 800 mm / 31.49 in
工作台与机头最大距离: 1,200 mm / 47.24 in
工作槽内尺寸 - 长: 2,800 mm / 110.24 in
工作槽内尺寸 - 宽: 1,700 mm / 66.92 in
工作槽内尺寸 - 高: 1,000 mm / 39.37 in
工作台尺寸: 2,200 x 1,200 mm / 86.61 x 39.37 in
工作台允许载重: 20,000 kg / 44,093 lbs
工作槽类型: 下门式
最大电极重量: 300 kg / 440 lbs
发电机强度: 100 | 200 | 400 A

附加产品信息
为大型工件的最高性能而设计（该机型系列支持大质量工件）。具备先进的互联/数字化功能，可实现项目仿真并降低出错风险。高机械刚性与高功率发电机使该机适用于需要高稳定性和大电流强度的重载EDM工况。

特性 / 技术规格

• 型号: ONA IRIS 9
• X轴行程（单轴）: 2,000 mm
• Y轴行程: 1,200 mm
• Z轴行程: 800 mm
• 最大表头距离: 1,200 mm
• 工作槽内尺寸（L x W x H）: 2,800 x 1,700 x 1,000 mm
• 工作台尺寸: 2,200 x 1,200 mm
• 工作台允许载重: 20,000 kg
• 机型系列允许的工件最大质量: 最高25,000 kg
• 工作槽类型: 下门式
• 最大电极重量: 300 kg
• 发电机强度选项: 100 / 200 / 400 A（发电机比市场高出最多30%）
• 位置测量: 线性尺，0.1 µm 分辨率
• 控制: 最多8轴同时插补，并在整个工作区进行体积补偿
