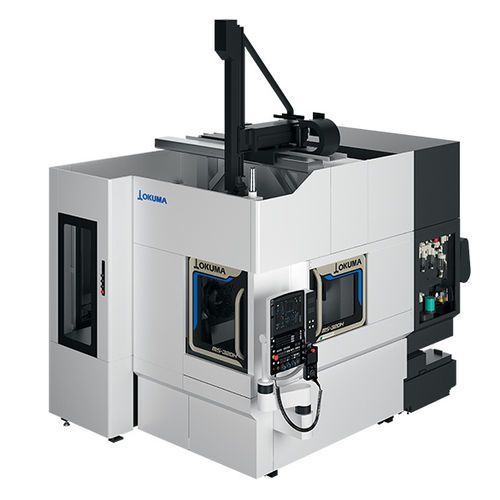

4轴加工中心 MS-320H

卧式小型零件生产CNC数控

概述
紧凑型卧式加工中心 MS-320H，适用于小型和中型工件（可处理直径至 ø250 mm；工件最大尺寸 ø500 × 400 mm）。与传统机型相比占地减少56%，支持自动化与灵活的单元配置。

自动化
机床基础机支持自动化，适合狭小空间内的长时间稳定运行。标配8个夹具接口（液压和气动），实现多种夹具兼容及不同形状工件的自动装夹/卸载。

• 8个接口（液压与气动），实现夹具灵活兼容及自动装夹/卸载
• 可扩展：从单机加工单元到批量生产线
• 单元选配：上料器、电动天窗、存料架（stocker）、移动协作机器人（OMR系列）

上料器 / 存料架
上料器装卸时间：5.3 秒。支持工件尺寸：ø250 × L80 mm（8 kg × 2 件）；ø150 × L120 mm（4 kg × 2 件）。天窗开合时间：0.5 秒。10 站位存料台配大型亚克力视窗，便于快速目视检查工件和成品数量。

移动协作机器人
OMR 系列移动协作机器人用于高混合、低批量生产的装卸自动化，无需固定安全围栏；可在单台机操作员工作区内自由移动并安装。换线时间 4.5 分钟，基础操作无需示教或编程。

稳定运行 / 屑片管理
机床结构防止屑片滞留，确保长时间稳定运行。增加表面及台面下不锈钢护罩的倾角（最高至 81°），Z 轴可动部位设计以消除屑片滞留区域。单片式不锈钢 X 轴护罩与平面 Y 轴伸缩护罩将不平整降至最低。中央集屑槽将屑片集中并直接落入机内屑片输送机，排出机外。

高效生产 / 主轴
标配 No.40 主轴，适合钢件加工。主轴转速：15,000 min-1。最大输出：25/11 kW（15%ED/Cont）。最大扭矩：73.1 N·m（15%ED）。标配 ATC 电动快门以缩短非切削时间；ATC 快门作动时间：0.4 秒。电动快门可与换刀臂同步控制，减少换刀时间并消除气动型的冲击问题。

进给轴与运动
快移速度：X/Y 50 m/min（规格表中亦列有 X/Y/Z：60 m/min），Z 60 m/min。快移加速度（最大）：1.0 G。A 轴分度精度/重复性：±3 秒 / 2 秒（分度 0.001°）。

附加特性

• ATC 刀柄兼容性：MAS403、BT40 [HSK-A63]
• 拉钉兼容性：MAS2 [MAS1、CAT、DIN、JIS]
• 刀库容量：10 把（选项 24 把）
• 锥孔：7/24 锥度 No.40 [HSK-A63]
• 控制器：OSP-P500M

技术规格

• 型号：MS-320H
• 行程：X 250 mm；Y 250 mm；Z 570 mm
• 工作台（A 轴）托盘尺寸：ø320 mm
• 工作台最大承载：100 kg
• 工件最大尺寸：ø500 × 400 mm
• 主轴转速：15,000 min-1
• 主轴锥度：7/24 锥度 No.40 [HSK-A63]
• 主轴最大输出：25/11 kW（15%ED/Cont）
• 主轴最大扭矩：73.1 N·m（15%ED）
• 进给速率 / 快移：X/Y 50 m/min（规格表列 X/Y/Z：60 m/min）；Z 60 m/min
• 快移加速度（最大）：1.0 G
• ATC 快门作动时间：0.4 s
• 上料器装卸时间：5.3 s
• 天窗开闭时间：0.5 s
• ATC 刀柄：MAS403、BT40 [HSK-A63]
• 拉钉兼容性：MAS2 [MAS1、CAT、DIN、JIS]
• 刀库容量：10（选项 24）
• A 轴精度/重复性：±3 秒 / 2 秒（分度 0.001°）
• 机床高度：2,630 mm
• 占地（宽 × 深）：1,580 × 3,120 mm
• 质量：7,000 kg
• 控制器：OSP-P500M
