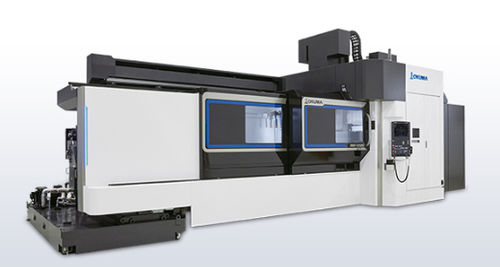

3轴加工中心 MB-100V

立式用于大型工件双柱式

概述
MB-100V为双立柱结构的立式加工中心，针对大型工件的高精度加工而设计，同时优化工厂占地。其具有大行程工作台和多面加工解决方案，旨在减少装夹次数和操作人员工作量。

切屑管理与可靠性
机器实现高效切屑排出以防止切屑堆积和加工停顿。主要设计包括防止切屑堆积的垂直表面护罩、用于顺畅排屑的宽型铰链式机内输送机、将ATC臂和凸轮箱安装在加工腔外以降低故障风险，以及可选的横梁下冲洗清洁装置以清除工件和工作台上的切屑。

主轴系列与加工能力
完整加工（大功率主轴 No.50，滚子轴承规格）：
主轴转速：12,000 min-1
最大输出：33/26 kW (10 min/cont)
最大扭矩：302/148 N·m (10%ED / cont)
切削能力（材料：S45C，端铣）：704 cm3/min
刀具示例（S45C，端铣）— ø20 粗加工立铣刀 7 刃（硬质合金）：主轴转速 4,000 min-1，切削速度 251 m/min，进给 9,520 mm/min，切宽 3.7 mm，切屑长度 20 mm

宽域主轴 No.40（选项）— 适用于钢材到铝材的广泛范围：
主轴转速：15,000 min-1
最大输出：26/18.5 kW (10 min/cont)
最大扭矩：199/146 N·m (5 min/cont)

高速主轴 No.40（选项）— 用于铝材的高速加工：
主轴转速：20,000 min-1
最大输出：30/22 kW (10 min/cont)
最大扭矩：57/42 N·m (10 min/cont)

Thermo-Friendly Concept
MB-100V采用Okuma的Thermo-Friendly Concept，可接受并补偿环境及机床自身产生的温度变化，从而在普通车间环境中无需用户采取特殊措施即可实现高加工精度。

重点规格
工作台尺寸：3000 × 1000 mm
主轴转速：15,000 / 12,000 min-1
刀库容量：32 把刀具
主轴电机：26/18.5 (35/25) (10 min/cont)、33/26 (44/35) (10 min/cont)
机床尺寸（W×D×H）：8,995 × 3,095 × 3,500 mm

规格 / 技术参数

• 型号：MB-100V
• 机床结构：双立柱立式加工中心
• 工作台尺寸：3000 × 1000 mm (118.11 × 39.37 in)
• 主轴转速选项：12,000 min-1 (No.50)、15,000 min-1 (No.40 宽域选项)、20,000 min-1 (No.40 高速选项)
• 主轴电机功率：No.50 可达 33/26 kW (10 min/cont)；No.40 选项为 26/18.5 kW 或 30/22 kW
• 最大扭矩示例：302/148 N·m (No.50)、199/146 N·m (No.40 宽域)、57/42 N·m (No.40 高速)
• 切削能力（S45C，端铣）：704 cm3/min
• 刀具刀库容量：32 把
• 机床外形尺寸（W×D×H）：8,995 × 3,095 × 3,500 mm
• 设计特点：顺畅排屑（垂直表面护罩、宽型铰链式输送机）、ATC 臂和凸轮箱置于加工腔外、可选横梁下冲洗清洁
• 精度概念：Thermo-Friendly Concept，以接受/补偿温度变化
