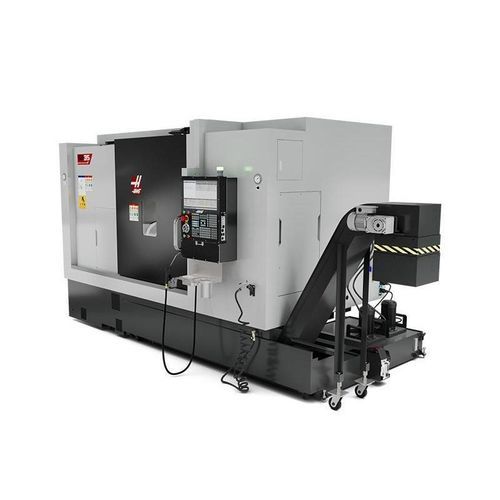

卧式车床 SB-35

CNC数控双轴倾斜台面式

简短说明
采用箱形导轨的CNC车床，适用于重切削。最大切削直径13.50 in (345 mm)，最大切削长度30.0 in (760 mm)，主轴端面 A2-8。标准配置包括 BMT65 刀塔、12" 卡盘和 3.50 in (90 mm) 棒料通径。

概述
Haas SB-35 将传统箱形导轨结构的承载能力与振动阻尼，和现代 Haas CNC 控制相结合，为中大件及间断切削的生产环境提供稳定的加工性能。

主要特点

• BMT65 刀塔，刀具适配灵活
• 硬化并精密研磨的箱形导轨
• 手工刮研的 Turcite-B 滑动面
• 30° 倾斜床身
• 相对于容量的紧凑占地
• 标配 12" (305 mm) 卡盘
• 标配 3.50 in (90 mm) 棒料通径

注意
SB-35 与 Haas 的棒料上料器不兼容，且不提供零件接收器。

容量
卡盘尺寸：12.0 in (305 mm)
最大工件回转直径：23.6 in (600 mm)
最大切削直径（使用 BMT65 刀塔）：13.50 in (345 mm)
最大切削长度（随夹具而异）：30.0 in (760 mm)
棒料通径：3.50 in (90 mm)
两中心最大距离：39.2 in (995 mm)

行程
X 轴：9.00 in (230 mm)
Z 轴：32.30 in (820 mm)

进给速度
X 轴快速：630 ipm (16.0 m/min)
Z 轴快速：787 ipm (20.0 m/min)

轴电机 / 推力
X 最大推力：7780 lbf (34607 N)
Z 最大推力：7780 lbf (34607 N)

主轴
主轴端面：A2-8
额定功率最大：40.0 hp (29.8 kW)
最大转速：2500 rpm
最大扭矩：425.0 ft-lbf @ 325 rpm (576.0 Nm @ 325 rpm)
拉管孔径 Ø：3.58 in (91 mm)
主轴孔径 Ø：4.13 in (105 mm)

主轴 C 轴
控制类型：插补运动与定位

尾座
锥度：MT5
液压套筒行程：4.7 in (120 mm)
行程：23.6 in (600 mm)

刀塔
刀位数量：12 工位
外径与内径刀具：任意组合（随刀塔而异）
车刀后方间隙（从刀塔后部起）：2.00 in (51 mm)

动力刀具
最高转速：4000 rpm
刀具系统：BMT65

通用
冷却液容量：100 gal (379 L)

空气需求
所需空气†：4 scfm @ 100 psi (113.0 L/min @ 6.9 bar)
在线空气软管：3/8 in
空气接头：3/8 in
最小空气压力：80 psi (5.5 bar)

电气规格（典型）
主轴转速：2500 rpm
驱动系统：Direct Speed，皮带传动
主轴功率：40.0 hp (29.8 kW)
输入交流电压（3相）- 低：220 VAC（满载电流：70 A）
输入交流电压（3相）- 高*: 440 VAC（满载电流：35 A）

运输 / 尺寸（运输托盘）
国内托盘：191.0 in x 90.0 in x 84.0 in (485 cm x 229 cm x 213 cm)
出口托盘：191.0 in x 90.0 in x 84.0 in (485 cm x 229 cm x 213 cm)
运输重量：14920 lb (6767.7 kg)

供应情况
在美国、加拿大、墨西哥和欧洲可订购，预计交付时间 2026 年第 2 季度。

技术规格

• 型号：SB-35
• 卡盘尺寸：12.0 in (305 mm)
• 最大工件回转直径：23.6 in (600 mm)
• 最大切削直径 (BMT65)：13.50 in (345 mm)
• 最大切削长度：30.0 in (760 mm)
• 棒料通径：3.50 in (90 mm)
• 两中心最大距离：39.2 in (995 mm)
• X 行程：9.00 in (230 mm)
• Z 行程：32.30 in (820 mm)
• X 快速：630 ipm (16.0 m/min)
• Z 快速：787 ipm (20.0 m/min)
• 主轴：A2-8, 2500 rpm, 40 hp (29.8 kW)
• 最大扭矩：425 ft-lbf @ 325 rpm (576 Nm)
• 动力刀具最高转速：4000 rpm (BMT65)
• 尾座锥度：MT5；套筒行程 4.7 in (120 mm)
• 冷却液容量：100 gal (379 L)
• 所需空气：4 scfm @ 100 psi (113 L/min @ 6.9 bar)
• 运输重量：14920 lb (6767.7 kg)
