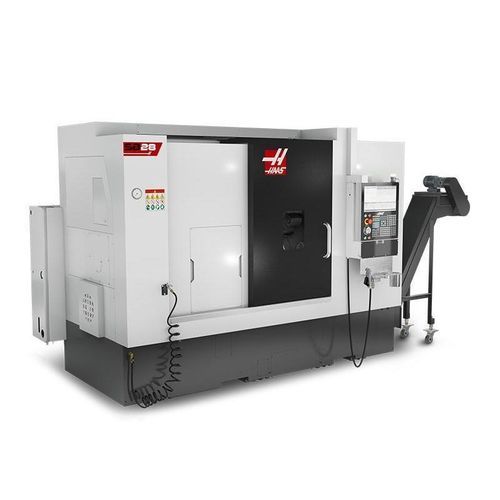

卧式车床 SB-28

CNC数控双轴倾斜台面式

概述
Haas SB-28 是一款箱型导轨（box-way）CNC 车床，适用于需要动态刚性、承载能力和减振的重负荷车削作业。它将传统箱型导轨结构与 Haas 控制系统以及 Haas Factory Outlets 的支持网络结合，便于系统集成和维护。

简要说明
箱型导轨 CNC 车床，最大切削直径 13.5 in（345 mm）、最大切削长度 21.3 in（540 mm）、主轴端面 A2-8、10 in（254 mm）卡盘、棒材通径 2.9 in（74 mm）。

主要特点

• BMT65 刀塔（12 工位）
• 淬火并精密研磨导轨
• 手工刮涂 Turcite-B 滑动面
• 30° 倾斜床身设计
• 占地紧凑
• 标配 10"（254 mm）卡盘
• 2.9"（74 mm）棒材通径

备注

• 注意：SB-28 与 Haas Bar Feeder 不兼容，且不可选配零件接收器。

能力参数

• 卡盘尺寸：10.0 in | 254 mm
• 最大工件回转直径：23.6 in | 600 mm
• 最大切削直径（使用 BMT65）：13.50 in | 345 mm
• 最大切削长度（随夹具不同）：21.3 in | 540 mm
• 棒材通径：2.90 in | 74 mm
• 最大顶尖距离：29.7 in | 753 mm

行程

• X 轴：9.00 in | 230 mm
• Z 轴：23.20 in | 590 mm

进给速率

• X 轴快速移动：630 ipm | 16.0 m/min
• Z 轴快速移动：787 ipm | 20.0 m/min

轴驱动

• X 最大推力：7780 lbf | 34,607 N
• Z 最大推力：7780 lbf | 34,607 N

主轴

• 主轴端面：A2-8
• 额定功率：40.0 hp | 29.8 kW
• 最高转速：3200 rpm
• 最大扭矩：300.0 ft-lbf @ 500 rpm | 407.0 Nm @ 500 rpm
• 抽芯管孔径 ø：2.95 in | 75 mm
• 主轴孔径 ø：3.39 in | 86.0 mm

主轴 C 轴

• 最高转速：60 rpm
• 额定功率：5.0 hp | 3.7 kW
• 定位精度 (±)：0.01°
• 制动盘直径：13.9 in | 353 mm
• 制动保持扭矩：250 ft-lbf | 339 Nm
• 控制类型：插补运动与定位

尾座

• 锥度：MT5
• 液压套筒行程：4.7 in | 120 mm
• 行程：19.7 in | 500 mm

刀塔

• 刀具数量：12 工位
• 外径与内径刀具：任意组合（随刀塔不同而变化）
• 镗杆后部间隙（从刀塔后方）：2.00 in | 51.0 mm

动力刀具

• 最高转速：4000 rpm
• 刀具接口：BMT65

常规

• 冷却液容量：40 gal | 151 L

空气需求

• 所需空气†：4 scfm @ 100 psi | 113.0 L/min @ 6.9 bar
• 在线气管：3/8 in
• 气接头：3/8 in
• 最小气压：80 psi | 5.5 bar

电气规格

• 驱动系统：Direct Speed, belt drive
• 主轴功率：40.0 hp | 29.8 kW
• 主轴转速：3200 rpm
• 输入交流电压（3 相）- 低：220 VAC (200-240 VAC)
• 额定满载电流（3 相）- 低：70 A
• 输入交流电压（3 相）- 高*: 440 VAC
• 额定满载电流（3 相）- 高*: 35 A

运输尺寸

• 国内托盘：172.0 in x 90.0 in x 81.0 in | 437 cm x 229 cm x 206 cm
• 出口托盘：172.0 in x 90.0 in x 81.0 in | 437 cm x 229 cm x 206 cm
• 重量：12,600 lb | 5,715.4 kg

其他技术细节

• 以上所有规格基于标准机配置。可选设备可能改变机器规格。
• 可选内部高压变压器，必要时可在工厂配置。

技术规格

• 型号：SB-28
• 卡盘尺寸：10.0 in (254 mm)
• 棒材容量：2.9 in (74 mm)
• 最大主轴转速：3200 rpm
• 主轴功率（最大）：40 hp (29.8 kW)
• 最大切削直径（BMT65）：13.5 in (345 mm)
• 最大切削长度：21.3 in (540 mm)
• X 行程：9.00 in (230 mm)
• Z 行程：23.20 in (590 mm)
• 刀塔：BMT65 12 工位
• 尾座锥度：MT5
• 冷却液容量：40 gal (151 L)
• 运输重量：12,600 lb (5,715.4 kg)
