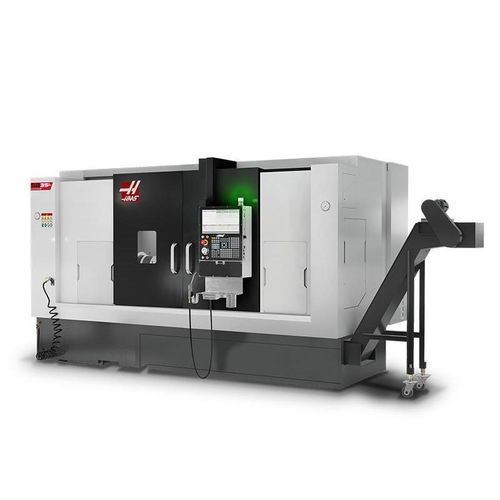

卧式车床 SB-35L

CNC数控双轴倾斜台面式

概述
SB-35L为SB-35的长床版本，采用传统箱形导轨（box way）结构，以实现高刚性、承载能力和振动阻尼。其特点为硬化并精密研磨的导轨、手工刮制的Turcite-B滑块以及30°倾斜床身结构。机器由Haas数控控制，并由Haas Factory Outlet网络提供支持。

主要特性

• BMT65刀塔，12工位
• 长床以扩展工件长度能力
• 硬化且精密研磨的箱形导轨
• 手工刮制的Turcite-B滑块
• 30°倾斜床身设计
• 可编程顶尖支承预留（不可拆卸；限制最小芯间距）

备注
与Haas Bar Feeder不兼容。不提供零件收集器。顶尖支承预留不可拆卸，因此限制了最小芯间距。

容量
卡盘尺寸：12 in (305 mm)
最大加工直径（配BMT65刀塔）：13.50 in (345 mm)
最大加工长度（随工装而异）：49.6 in (1260 mm)
最大工件回转直径：23.6 in (600 mm)
棒料通径：3.50 in (90 mm)
顶尖间距（最大）：58.8 in (1494 mm)

行程
X轴：9.00 in (230 mm)
Z轴：52.00 in (1320 mm)

快移速度
X轴快移：630 ipm (16.0 m/min)
Z轴快移：787 ipm (20.0 m/min)

轴电机 / 推力
X轴最大推力：7780 lbf (34607 N)
Z轴最大推力：7780 lbf (34607 N)

主轴
主轴鼻端：A2-8
额定功率：40.0 hp (29.8 kW)
最高转速：2500 rpm
最大扭矩：425.0 ft-lbf @ 325 rpm (576.0 Nm @ 325 rpm)
抽芯管孔径 ø：3.58 in (91 mm)
主轴孔径 ø：4.13 in (105.0 mm)

主轴 C 轴
控制类型：插补运动与定位（C轴）

尾座
锥度：MT5
液压套筒行程：4.7 in (120 mm)
尾座行程：39.4 in (1000 mm)

刀塔
刀位数：12工位（BMT65刀塔）
外径与内径刀具：任意组合（随刀塔变化）
车削刀后端净空（从刀塔后侧测）：2.00 in (51.0 mm)

动力刀具
最高转速：4000 rpm
刀具接口：BMT65

通用
冷却液容量：100 gal (379 L)
机器重量（运输）：16425 lb (7450 kg)

气源要求
所需气源：4 scfm @ 100 psi (113.0 L/min @ 6.9 bar)
在线气管：3/8 in
最小气压：80 psi (5.5 bar)

电气规格
驱动系统：direct speed，皮带传动
主轴功率：40.0 hp (29.8 kW)
输入交流电压（3相）- 低：220 VAC（额定电流：70 A）
输入交流电压（3相）- 高（可选内部变压器）：440 VAC（额定电流：35 A）

运输尺寸（约）
国内/出口托盘：214.5 in x 90.5 in x 99.0 in (545 cm x 230 cm x 252 cm)
重量（运输）：16425 lb (7450 kg)

技术规格

• 型号：SB-35L（SB-35的长床变型）
• 系列刀塔：BMT65 12工位刀塔为标准
• 标准主轴：2500 rpm，40 hp，A2-8
• 棒料通径：3.5 in (90 mm)
• 最大切削长度：可达约50 in（随工装而异）
• 床型：box way，带硬化精密研磨导轨和手工刮制Turcite-B滑块
• 床身角度：30°倾斜床身
• 可编程steady rest预留（不可拆卸）
• 标准冷却：100加仑油箱，带多级冷却泵和带式排屑机
• 标准控制功能：宽屏显示器、以太网、WiFi、HaasConnect、HaasDrop、Advanced Tool Management
• 标准工装：12 in 液压卡盘，A2-8
• 与Haas Bar Feeder不兼容；不提供零件收集器
• 大约运输重量：16425 lb (7450 kg)
