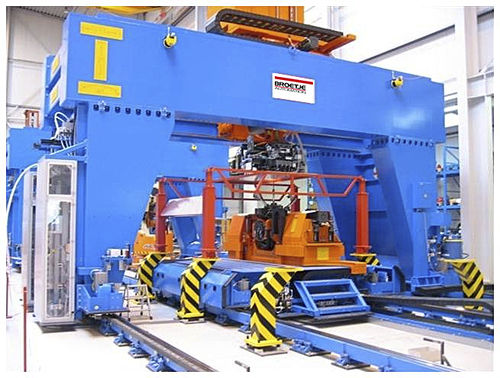

多面板装配单元(MPAC)是一种适用于各种面板类型的自动拧紧机。该设备配置灵活,配有全电动末端执行器和独立的内部车辆,可实现最高的吞吐率和最大的工件灵活性。
MPAC 系统是利用轨道式活动龙门系统和移动工件高效移动生产线的理想选择。10 轴定位器使系统具有极强的适应性。该系统可与可选的 Broetje- Automation 柔性工具一起配置,以便在一个系统上装配多个航空器面板,例如外壳、面板或机翼。
技术数据
铆工
钻速: 50 - 20.000 转/分钟
沉孔重复精度: ± 0.0006"/ ± 0.015 毫米
夹紧力:90 - 675 磅 / 41 - 300 达尼
钻孔主轴进给:最高 300"/分钟/7620 毫米/分钟
材料铝/钛/可选复合材料
可选的 10/32" / 7.9 mm 定位器
镦粗力:最大 18,000 磅/8,000 达牛顿
定位器
每轴定位精度
± 0.002" / ± 0.05 mm
工作行程:
X 轴:1,397.2 英寸/35,488 毫米(无限制)
Y 轴:244 英寸/6,200 毫米
Z 轴:129 英寸/3,277 毫米
特殊功能
工件长度不受限制
工作包络面大,易于扩展,便于未来应用
所有组件均可从地面到达 => 无平台
180 度紧固能力
全电动紧固系统 (AEFS)
用于钻头和上砧的高速工具更换器
微型 Peck VAD 功能
自动紧固件送料系统(AFFS)
西门子 NC 控制器(用于定位器的 10 个轴)
最小量润滑系统(MQL)/BA Lube
