飞机天线 Poseidon

GPS卫星宽带

描述

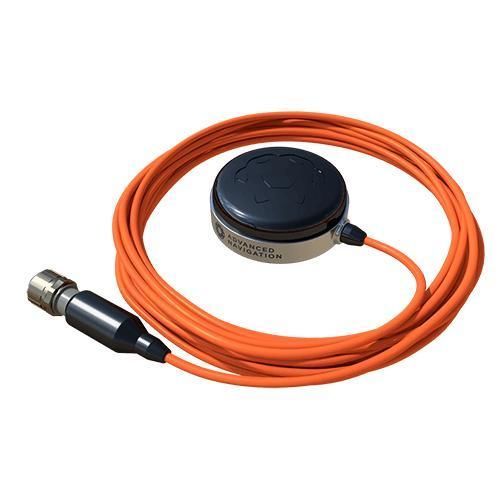

Poseidon是一款水下GNSS天线，专为需要在浮出水面时获取GNSS定位的水下航行器设计。该天线为多频设计，适用于承受海上恶劣环境的船舶或设备，这些条件通常超出普通GPS天线的适用范围。可接收L波段（L-Band）差分/修正信号，以提高海上定位精度。天线重量轻、体积小、耐腐蚀，能够承受最大3000米的深度压力。

特点

• 3000米耐压：额定深度可达3000米，适合安装在深潜型水下航行器上作为固定装置。
• 多星座支持：兼容 GPS L1/L2/L5、GLONASS G1/G2/G3、GALILEO E1/E5、BeiDou B1/B2 以及 L-Band 差分服务。
• 支持的SBAS系统：WAAS、EGNOS、MSAS、GAGAN、QZSS。
• 高性能：先进的射频设计，在复杂海况下仍能提供高精度定位；具备较强的干扰和多路径抑制能力。
• 紧凑设计：为市场上为数不多的深度额定GNSS天线中体积最小的产品之一，集成化、紧凑且轻便。

下载（不含链接）
数据表：Version 2.1 (27 Sep 2021). 参考手册：Version 2.0 (17 Dec 2016). 3D模型：Version 12.0 (19 Feb 2018). 壁板连接器3D模型：Version 2.0 (19 Feb 2018).

技术规格

• 支持的导航系统：GPS L1/L2/L5；GLONASS G1/G2/G3；GALILEO E1/E5；BeiDou B1/B2；L-Band 修正。
• 支持的SBAS系统：WAAS、EGNOS、MSAS、GAGAN、QZSS。
• 天线元件增益：4 dBiC。
• 极化方式：右手圆极化（RHCP）。
• LNA 增益：28 dB。
• 带外抑制：< 1050 MHz : > 45 dB; < 1125 MHz : > 30 dB; > 1350 MHz : > 45 dB; < > 1450 MHz : > 30 dB; > 1690 MHz : > 30 dB; > 1730 MHz : > 40 dB。
• 噪声：< 2 dB。
• 工作电压：2.5 至 16 V DC。
• 电流消耗：20 mA（典型）；25 mA（最大）。
• ESD 保护：15 kV 空气放电。
• 尺寸：直径67 mm x 高度23 mm。
• 电缆长度：3 m。
• 工作温度：-40 °C 至 85 °C。
• 重量：320 克。
• 外壳材质：316 不锈钢。
• 符合 RoHS：是。
• 抗震：垂直 50 g；水平 30 g。
• 最大压力等级 / 深度等级：300 bar（3,000 m）。
