塑料3D打印机 F870™

ABSPAFDM

概述

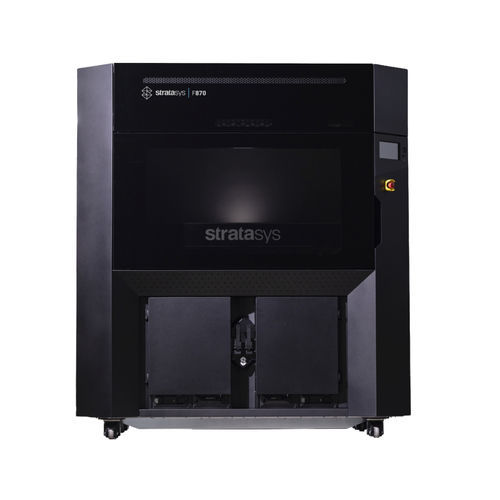

F870™是一款面向工厂现场生产工装与按需制造的大幅面FDM® 3D打印机。凭借1,000 mm的造型长度、95°C全加热腔、集成材料干燥及可扩展的大容量材料平台，可实现长时间无人值守的稳定尺寸精度打印。

主要特点

• 大容量构建能力，可在单次打印中制造大型部件或多个组件，提高产能。
• 集成再生干燥系统保持材料状态，减少打印失败率。
• 与F3300共用4,100 cm³材料卷筒，简化库存管理并降低运营成本。
• 全加热腔（95°C）确保整条1,000 mm长度的层间结合和尺寸稳定性。
• 免工具快速换头，缩短生产换班停机时间。
• 兼容工程级材料，包括用于高刚性、轻量化工装的FDM® Nylon 12CF™。

性能参数

• 产能：最高可达2×（使用N25高速喷头打印ASA时，相较标准喷头）
• 无人值守打印：最长可达2周连续运行（视工况而定）
• 发布时支持材料：9种（含Nylon 12CF™、ASA变体、ABS‑M30™、支撑材料等）
• 全加热腔温度：95°C
• 最大可打印长度：1,000 mm

喷头

• N14 — 精细分辨率喷头。层厚：0.18 mm、0.25 mm、0.33 mm。适用于精密工装和细节夹具。
• N20H — 硬化型、复合材料就绪喷头。层厚：0.25 mm。为碳纤维复合材料（FDM Nylon 12CF™）设计。
• N25 — 高速喷头。层厚：0.33 mm。为ASA优化以实现最大产能（相较N14可达约2×）。

材料

• FDM® Nylon 12CF™ — 碳纤维填充的Nylon 12，用于高刚性、高强重比的工装和EOAT。
• ASA（多色）— 抗紫外线，表面质量优于ABS。
• ABS‑M30™ 黑色 — 工程级ABS材料。
• FDM® 支撑材料（易拆卸和可溶SR-35™）— 支持复杂结构及内部空腔的成型。
• 与F3300通用的4,100 cm³卷筒设计，便于扩展材料管理。

应用

• 生产工装：装配夹具、定位夹、检验量具、钻孔导板、成形与弯曲工具。
• 末端执行器（EOAT）与轻量级机器人末端效应器。
• 操作员夹具、人机工程辅助工具与安全工装。
• 大型功能性原型与桥接生产，单次成型至1,000 mm以减少拆分与装配。
• 按需替换件与维护辅助工具制造。

软件

• 兼容 GrabCAD™ Print 与 Insight，用于任务准备、打印管理及班次/操作流程。

技术规格

• 型号：F870™
• 构建体积：1,000 x 610 x 610 mm — 372,000 cm³
• 最大对角长度：1,171 mm
• 全加热腔温度：95°C
• 材料供给：四个4,100 cm³卷筒，带自动切换；与F3300共享耗材平台
• 发布时支持材料：9种（包括 Nylon 12CF™、ASA 变体、ABS‑M30™、FDM 支撑材料）
• 喷头：N14（0.18 / 0.25 / 0.33 mm）、N20H（0.25 mm）、N25（0.33 mm）
• 典型产能（报告值）：N14 约25 cm³/h；N20H 约21 cm³/h（Nylon 12CF™）；N25 约66 cm³/h（ASA）— 受几何形状与材料影响
• 尺寸精度：XY ±0.254 mm 或 ±0.002 mm/mm；Z ±0.200 mm 或 ±0.002 mm/mm 加一层高（以95% 良率为基准）
• 系统外形尺寸：175 x 124 x 196 cm
• 系统重量：817 kg
• 电源/场地要求：三相208V，30A（内置真空泵）；建议使用叉车并保证双开门以便安装
• 推荐运行条件：15°C–30°C，相对湿度30–70%；每侧建议净空约99 cm
