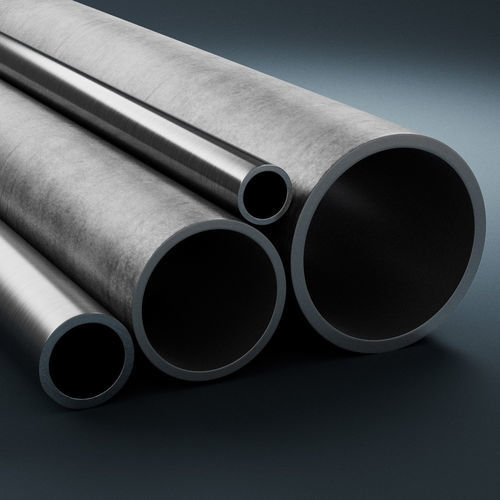

管状不锈钢 Sanmac® 316/316L

Sanmac® 316/316L 是一种钼合金奥氏体铬镍钢，具有更好的机加工性能，主要以空心棒材形式供应，适用于耐腐蚀性要求高于 304/304L 型钢的工业应用。 标准

ASTM: MT 316, MT 316L

UNS: S31600, S31603

EN 编号: 1.4401, 1.4404

EN 名称：X 5 CrNiMo 17-12-2、X 2 CrNiMo 17-12-2

JIS: SUS316TKA

产品标准

EN10216-5*（成品部件泄漏测试），EN10297-2，EN10294-2

ASTM A511

JIS G3446

产品标准 化学成分（标称），%

C: ≤ 0.030

Si: ≤ 0.75

Mn: ≤ 2.00

P: ≤ 0.040

S: ≤ 0.030

Cr： 16.5

镍：11

钼：2.1

。 应用

用于管材和管件的机加工零件

用于阀门、泵、热交换器和容器的部件

用于化工、石化、化肥、纸浆和造纸、电力行业以及制药、食品和饮料生产的管轴和部件

。 耐腐蚀性一般腐蚀

在高浓度和高温条件下对有机酸具有良好的耐腐蚀性（甲酸和含有腐蚀性污染物的酸除外）

在中等浓度/温度条件下对无机酸（如磷酸）具有良好的耐腐蚀性90% 的硫酸

对硫酸盐、硫化物和亚硫酸盐具有耐受性

对腐蚀性环境具有耐受性

。 晶间腐蚀

低碳含量可提供良好的抗晶间腐蚀性能

。 应力腐蚀开裂

奥氏体钢在拉伸应力条件下，尤其是在含氯溶液中，温度超过约 60°C (140°F) 时可能会出现应力腐蚀开裂；若要获得更高的抗应力腐蚀性，可考虑奥氏体-铁素体钢种（例如 SAF 2304、Alleima 10RE51 或 Sanmac® 2205）

。 点蚀和缝隙腐蚀

钼含量提高了耐腐蚀性；Sanmac® 316/316L 的耐腐蚀性大大高于 AISI 304/304L

。 气体腐蚀

可在最高温度为 850°C (1560°F) 的空气中使用

可在最高温度为 750°C (1380°F) 的蒸汽中使用

在含硫烟道气中的耐腐蚀性降低；根据使用条件和杂质的不同，可在最高温度为 600-750°C 的情况下使用

。 供应形式

空心棒材：多种尺寸库存，外径可达250毫米，固溶退火和酸洗（机加工后保证组件尺寸）

尺寸：外径公差+2/-0%（最小+1/-0毫米），内径公差+0/-2%（最小+0/-1毫米），直线度±1.5毫米/米。

还可提供机加工性能更好的棒材（Sanmac 商标）

。 热处理（建议在加工后进行）

消除应力：850-950°C（1560-1740°F），空冷

溶解退火：1000-1100°C（1830-2010°F），在空气或水中快速冷却

。 机械性能（典型值）20°C（68°F）时 - 公制

Proof strength Rp0.2 (a): ≥ 220 MPa

Proof strength Rp1.0 (a): ≥ 250 MPa

Tensile strength Rm: 515-690 MPa

Elongation A (b): ≥ 45%

Elongation A2: ≥ 35%

Hardness: ≤ 90 HRB

At 20°C (68°F - 公制) 20°C（68°F）时 - 英制

证明强度 Rp0.2 (a)：≥ 32 ksi

证明强度 Rp1.0 (a)：≥ 36 ksi

抗拉强度：75-100 ksi

延伸率：≥ 45% (A) 和 ≥ 35% (A2)

硬度：≤ 90 HRB

在 20°C (68°F) 时 - 英制 高温证明强度（公制，兆帕）

50°C：Rp0.2 ≥ 210，Rp1.0 ≥ 240

100°C：Rp0.2 ≥ 180，Rp1.0 ≥ 215

150°C：Rp0.2 ≥ 165，Rp1.0 ≥ 195

200°C：Rp0.2 ≥ 150，Rp1.0 ≥ 180

250°C：Rp0.2 ≥ 140，Rp1.0 ≥ 170

300°C：Rp0.2 ≥ 135，Rp1.0 ≥ 160

350°C：Rp0.2 ≥ 130，Rp1.0 ≥ 155

400°C：Rp0.2 ≥ 125，Rp1.0 ≥ 150

450°C：Rp0.2 ≥ 123，Rp1.0 ≥ 148

500°C：Rp0.2 ≥ 120，Rp1.0 ≥ 145

550°C：Rp0.2 ≥ 115，Rp1.0 ≥ 140

600°C：Rp0.2 ≥ 110，Rp1.0 ≥ 135

冲击强度

在室温和低温条件下具有非常好的冲击强度；根据 EN 13445-2 (UFPV-2) 和 EN 10216-5 标准，在 -196°C 条件下达到 60 J

。 物理特性

密度：8.0 g/cm³ (0.29 lb/in³)

热传导率（瓦/米-°C / 英制热量单位/英尺-小时-°F）

20°C：14 W/m-°C （68°F：8 Btu/ft-h-°F）

100°C：15 W/m-°C (200°F: 8.5 Btu/ft-h-°F)

200°C：17 W/m-°C (400°F: 10 Btu/ft-h-°F)

300°C：18 W/m-°C (600°F: 10.5 Btu/ft-h-°F)

400°C：20 W/m-°C (800°F: 11.5 Btu/ft-h-°F)

500°C：21 W/m-°C (1000°F: 12.5 Btu/ft-h-°F)

600°C：23 W/m-°C (1100°F: 13 Btu/ft-h-°F)

比热容（焦耳/千克-°C / 英制热量单位/磅-°F）

20°C：485 焦耳/千克-°C（68°F：0.11 英制热量单位/磅-°F）

100°C：500焦耳/千克-°C（200°F：0.12 Btu/磅-°F）

200°C：515 焦耳/千克-°C（400°F：0.12 英制热量单位/磅-°F）

300°C：525 焦耳/千克-°C（600°F：0.13 Btu/磅-°F）

400°C：540 焦耳/千克-°C（800°F：0.13 Btu/磅-°F）

500°C：555 焦耳/千克-°C（1000°F：0.13 Btu/磅-°F）

600°C：575 焦耳/千克-°C（1100°F：0.14 英制热量单位/磅-°F）

热膨胀系数 热膨胀，平均值（×10-⁶/°C）

30-100°C： 16.5

30-200°C：17

30-300°C： 17.5

30-400°C：18

30-500°C：18

30-600°C： 18.5

30-700°C： 18.5

弹性模量（×10³ MPa）

20°C：200 ×10³ MPa

100°C：194 ×10³ MPa

200°C：186 ×10³ MPa

300°C：179 ×10³ MPa

400°C：172 ×10³ MPa

500°C：165 ×10³ 兆帕

。 焊接

良好的焊接性。适用方法：MMA/SMAW和气体保护电弧焊；TIG/GTAW是首选。

由于合金的可加工性，焊珠表面的氧化物可能较高--在无填充物的TIG焊接过程中可能会出现电弧不稳定性；有填充物的焊接表现与标准316L类似。

建议输入热量< 2.0 kJ/mm，中间温度< 150°C (300°F)。通常无需进行预热/焊后热处理：TIG/GTAW 或 MIG/GMAW - ISO 14343 S 19 12 3 L / AWS A5.9 ER316L；MMA/SMAW - ISO 3581 E 19 12 3 L R / AWS A5.4 E316L-17

机加工

Sanmac®是 Alleima 的商标，可在不影响耐腐蚀性或机械强度的情况下提高机加工性能。

通过优化非金属夹杂物、优化化学成分和优化工艺/生产参数来提高机加工性能。

手册 S-02909-ENG 中提供了详细的切削数据建议；提供了车削、螺纹切削、切分/开槽、钻孔、铣削和锯切的加工图（刀具寿命≥10 分钟的范围）。 特征/技术参数

商业名称：Sanmac® 316/316L

制造商/品牌：Alleima

材料类型：钼合金奥氏体铬镍钢

EN 编号： 1.4401，1.4404

UNS：S31600，S31603

典型化学成分（重量百分比）：C≤0.030；Si≤0.75；Mn≤2.00；P≤0.040；S≤0.030；Cr 16.5；Ni 11；Mo 2.1

密度：8.0 g/cm³

抗压强度（20°C）：Rp0.2 ≥220 兆帕；Rp1.0 ≥250 兆帕；拉伸 515-690 兆帕；伸长率 ≥45%

供货形式：外径不超过 250 毫米的空心棒材（固溶退火，白酸洗）；也可提供棒材

典型公差（空心棒材）：外径 +2 / -0% （最小 +1 / -0 mm）；内径 +0 / -2%（最小 +0 / -1 mm）；直线度 ±1.5 mm/m

热处理建议：应力消除 850-950°C；固溶退火 1000-1100°C

推荐焊接填充物：ER316L / E316L-17（见焊接部分）

。
