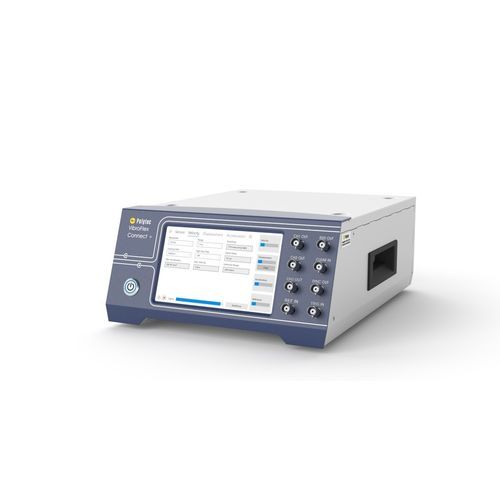

激光测振仪 VibroFlex Connect+

多普勒效应激光光学非接触式

概述
VibroFlex 系列的非接触激光振动测量前端与模块化核心。Connect+ 通过基于 FPGA 的信号处理将原始多普勒信号解码为同步的位移、速度和加速度输出，并提供完整的信号调理及多种模拟/数字接口。支持按应用配置的扩展选项、集成信号发生器（可选）、相位同步参考通道及用于试车、阶次与旋转分析的编码器输入。可通过 PC、7" 触摸屏或基于浏览器的 Wi‑Fi 控制设备参数，适用于远程和非接触测量。

主要特性

• 支持直流至 32 MHz 的非接触振动测量。
• 同步输出位移、速度与加速度。
• 速度量程根据测头为 ±1 mm/s 至 ±30 m/s。
• 相位同步参考通道及编码器/转速计输入，支持阶次分析。
• VibroLink（以太网/Wi‑Fi TCP/IP）数字接口及可选 LVDS 实时传输。

功能

• FPGA 信号处理：实时解码与信号整形，获取低噪声测量数据。
• 模块化设计：兼容 VibroFlex Neo、Xtra、Xtra Fiber、Compact、QTec、Range、Fiber 等测头。
• 远程测量：通过 VibSoft、Web UI 或 Wi‑Fi 控制；支持 HD+ 摄像头用于激光点定位。
• 信号接口：多路 BNC 模拟输出（速度、位移、加速度、信号发生器、RSSI、TTL 同步）、IQ 模式及 VibroLink（TCP/IP）。

测量特性（关键数据）
最大频率带宽 — 直流 – 32 MHz（Connect+）
被测量 — 速度、位移、加速度
最大振动速度 — ±30 m/s（Xtra Fiber / QTec / Range）；±12 m/s（Neo / Fiber / Compact）
速度量程 — ±1 mm/s 至 ±30 m/s
最佳速度分辨率 — 1.5 nm/s/√Hz
最佳位移分辨率 — < 30 fm/√Hz
最大加速度 — 100,000 km/s²
信号处理 — 基于 FPGA

光学 / 测量激光
光学设计 — 兼容外差干涉仪（633 nm）和 QTec® 多路径干涉仪（1550 nm）
测量激光 — 根据测头选择 633 nm（HeNe）或 1550 nm（SWIR）

输出与连接
模拟输出 — 3 个用于振动信号的 BNC（速度、位移、加速度分别输出）；1 个信号发生器 BNC（最高 32 MHz）；1 个 RSSI 输出 BNC；同步 BNC（TTL）；IQ 输出
数字输出 — VibroLink（以太网 / Wi‑Fi，TCP/IP）；LVDS（最高 3 MHz，实时）
PC 接口 — 以太网（RJ45 M12）+ Wi‑Fi（TCP/IP）；独立 Web 界面；设备通信软件支持
信号发生器 — 可选 VFX‑L‑SigGenOut（±5 V @ 50 Ω / ±10 V @ 1 MΩ，最高 32 MHz；正弦、啁啾、噪声）
参考 / 输入 — 参考通道 BNC（同步最高 32 MHz）；Clear‑In（位移清零）；Trigger In（数据流/自动对焦/激光开关）；编码器/转速计输入（最高 20,000 rpm）
显示 / 界面 — 7" 彩色触摸屏（交互式）
软件 — VibSoft（自 v6.4 起）；VibroLink 接口；信号发生器控制；独立 Web 界面

系统规格
工作温度 — 0 … +40 °C
防护等级 — IP20
功耗 — 最大 150 VA（含测头）
重量 — 7.3 kg（不含测头）
尺寸（长 x 宽 x 高） — 285 x 140 x 383 mm

兼容测头 / 典型应用

• VibroFlex Neo — 高分辨率任务及透过透明介质（玻璃、水）的测量。
• VibroFlex Xtra / Xtra Fiber — 远程或狭小空间测量。
• VibroFlex Fiber — 差分测量与受限空间测量。
• VibroFlex Compact — 微结构检测；可选内置 HD+ 摄像头与显微镜物镜。
• VibroFlex QTec — 在要求苛刻的 NDT、生物医学与振动台控制中提供最优 SNR。
• VibroFlex Range — 远距户外结构测量与健康监测（>500 m）。

技术规格（摘要）

• 带宽：直流 – 32 MHz
• 被测量：速度、位移、加速度（同步输出）
• 最大测量速度：最高 ±30 m/s（视测头而定）
• 速度分辨率：1.5 nm/s/√Hz；位移分辨率：< 30 fm/√Hz
• 最大加速度：100,000 km/s²
• 信号处理：FPGA
• 模拟输出：多路 BNC（速度、位移、加速度、发生器、RSSI、TTL 同步）
• 数字接口：VibroLink（以太网/Wi‑Fi TCP/IP）、LVDS（实时）
• PC 接口：以太网（RJ45 M12）、Wi‑Fi、独立 Web UI
• 可选信号发生器：最高 32 MHz（正弦/啁啾/噪声）
• 参考通道 & 编码器/转速计输入：用于试车与阶次分析
• 显示：7" 彩色触摸屏
• 软件：VibSoft（v6.4+）与 VibroLink 支持
• 工作温度：0…+40 °C；防护等级：IP20；功耗：最大 150 VA；重量：7.3 kg；尺寸：285 x 140 x 383 mm
