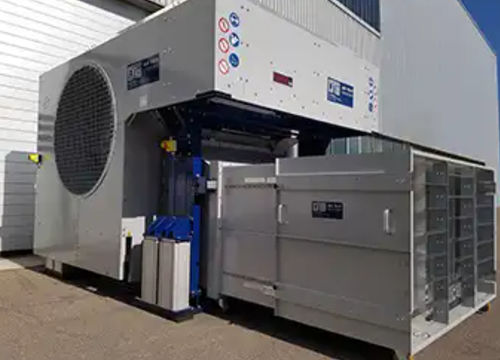

飞行风洞 VRSF/VAF

产品概述
LTG SC03 Fahrtwind-Simulators 在1.7 m²的吐出面积上实现均匀气流分布，满足 CFR § 1066 对 SC03 试验（最高可达96 km/h / 60 mph）的要求。提供固定和移动两种配置以适应不同试验工况，部分机型可在环境温度低至-40 °C的条件下运行。可选附件喷嘴可提高吐出速度，用于 WLTP 应用可达约135 km/h。

特点

• 在1.7 m²吐出面积上实现均匀气流分布（SC03：符合 CFR § 1066，最高96 km/h / 60 mph）
• 提供固定式和移动式配置，适配不同试验舱布局
• 宽广的环境温度工作范围（部分型号可达-40 °C）
• 可选附件喷嘴以在 WLTP 测试中实现更高吐出速度（约135 km/h）

技术参数

• VRSF 1120 E4030 — 平均吹出速度：96 km/h (60 mph)；吹出截面 H×W：1000 × 1700 mm；底部以上吹出高度：150–450 mm；输送风量：163,200 m³/h；环境温度：-40 至 +50 °C；适用：SC03, CFR
• VRSF 1120 E4030（同系列）— 137 km/h (85 mph)；800 × 1000 mm；200–500 mm；109,600 m³/h；-40 至 +50 °C；CFR
• VRSF 1120 E4030（同系列）— 145 km/h (90 mph)；800 × 1000 mm；200–500 mm；160,000 m³/h；-40 至 +50 °C；CFR
• VRSF 1120 E4030（附件喷嘴 / WLTP）— 135 km/h；600 × 1000 mm；200–500 mm；81,000 m³/h；-40 至 +50 °C；WLTP
• VRSF 1120 E3961 — 160 km/h；1000 × 800 mm；50 mm；128,000 m³/h；-10 至 +45 °C；RDE, WLTP
• VAF 2x1120 E4004 — 96 km/h (60 mph)；1000 × 1700 mm；150 mm；163,200 m³/h；+10 至 +40 °C；SC03, CFR
• VAF 2500 E3934 — 180 km/h；1100 × 2000 mm；200–500 mm；400,000 m³/h；0 至 +40 °C；特定应用
• VAF 2240 E3949/E3904 — 160 km/h；1000 × 2000 mm；200–500 mm；320,000 m³/h；0 至 +40 °C；特定应用
• VAF 2240 E3794 — 145 km/h；1800 × 1050 mm；100 mm；270,000 m³/h；-10 至 +40 °C；特定应用
• VAF 2240 E3847 — 145 km/h；1000 × 2000 mm（360° 可旋转）；—；290,000 m³/h；-10 至 +40 °C；特定应用
• VAF 1400 — 100 km/h；715 × 1400 mm；125 mm；100,000 m³/h；+10 至 +40 °C；特定应用

技术规格

• 实现均匀分布的吐出面积：1.7 m²（SC03 试验参考值）
• 标准与适用范围：SC03（CFR § 1066）；部分版本也适用于 WLTP 和 RDE
• 可选附件喷嘴可提高 WLTP 应用的吐出速度（约135 km/h）
• 额定输送风量大致范围：约81,000 m³/h 至 400,000 m³/h，视型号而定
• 吹出截面和高度随型号变化；有关型号特定尺寸请参见技术数据
• 环境温度工作范围随型号变化：部分版本从 -40 °C 至 +50 °C
