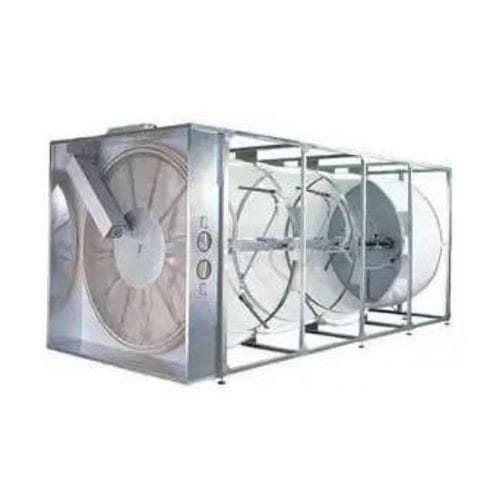

空气航空过滤器 TF series

滚筒

概述
LTG TFB 滚筒过滤器用于在大风量空气中对粉尘进行精细过滤。由滚筒过滤器 TFB 和预过滤器 TVM 组成的整机称为 TFC，除粉尘外还可从主气流中去除诸如纤维等较大颗粒。与 LTG 紧凑型滚筒过滤器不同，TFB 由单一大型固定过滤筒组成，其长度可模块化调整。空气从筒体内侧向外侧通过固定过滤筒，接触筒体的吸嘴持续抽吸以实现清洁。吸嘴做旋转并叠加平移运动以覆盖整个过滤表面。分离出的粉尘由二次回路的输送风机输送至分离器。所有功能部件和驱动部件均布置在机壳的净气侧，有利于提高可靠性和运行安全性。

主要优点

• 高效过滤性能
• 较高的空气透过性
• 模块化设计，可精确适配具体应用
• 低维护运行

优势与设计特点

• 与旋转式滚筒系统相比，运动质量较低
• 由于内向外的气流路径，过滤室洁净，可安装于生产车间
• 传动部件位于净气侧，便于检修
• 再生式过滤单元，连续清洁——无系统压力波动
• 低压范围内清洁
• 模块化筒长可精确匹配总风量
• 集成预过滤盘设计节省空间
• 预滤与过滤筒之间无粉尘堆积
• 压降低，节能运行
• 无须对旋转部件在粉尘侧与净气侧之间进行密封
• 结构紧凑，框架式设计易于安装与维护
• 多种经验证的过滤介质，具有高除尘效率、相对低阻力和长寿命
• 由于小型吸嘴需气量低，抽风机能耗低
• 提供多种预滤介质以调整过滤效果
• 过滤室可在运行期间检修，无需停机
• 提供防静电型

技术数据（表）
型号 | 输送介质温度 [°C] | 过滤面积 [m²] | 过滤盘直径 [mm] | 风量 [m³/h] | 电机功率 [kW]
TFB 15 | +5 至 +60 | 6 - 19 | 1500 | 80 000 | 0.37
TFB 20 | +5 至 +60 | 16 - 32 | 2000 | 140 000 | 0.37
TFB 25 | +5 至 +60 | 21 - 52 | 2500 | 224 000 | 0.37
TFB 30 | +5 至 +60 | 25 - 63 | 3000 | 270 000 | 0.37
TFC 20 | +5 至 +60 | 16 - 24 | 2000 | 70 000 | 0.37
TFC 25 | +5 至 +60 | 21 - 52 | 2500 | 135 000 | 0.37

应用领域 / 典型行业

• 建筑与保温材料
• 印刷与造纸技术
• 农业与木材技术
• 无纺布/纺织技术
• 烟草机械
• 过程工程/热工艺
• 包装技术
• 医疗与实验室技术
• 汽车/风洞模拟
• 食品与饮料
• 其他工业解决方案

技术特性 / 规格

• 气流原理：空气从内向外通过固定过滤筒
• 清洁方式：吸嘴进行旋转并叠加平移的连续吸除
• 模块化筒长以精确适配应用
• 风量范围（产品系列）：约 20,000 至 270,000 m³/h，视型号而定
• 每型号过滤面积：TFB/TFC 变体为 6 m² 至 63 m²
• 过滤盘直径（按型号）：1500 mm 至 3000 mm
• 技术表中列示电机功率（示例：0.37 kW）
• 分离出的粉尘由二次回路的输送风机输送至分离器
• 所有功能部件和驱动装置均位于净气侧
• 可配多种过滤及预过滤介质；提供防静电型
• 针对低压清洁及抽风机低能耗设计
